１．実験２について

　　　実験１のチップインダクタ，チップコンデンサに引き続き、実験２ではチップ抵抗の
　　特性を調べてみましょう。チップ抵抗だけからなる回路を組み、その周波数特性を測定
　　します。抵抗だけで構成される回路。。。回路教室�X．４．（１）の固定アッテネータ
　　を実際に組んでみます。基板は実験１の基板を流用し、マイクロストリップラインの中
　　央付近にアッテネータ回路を挿入しました。図２−１に固定アッテネータの回路を示し
　　ます。π型とＴ型両方の回路を組み、その特性を比較してみました（３ｄＢ，６ｄＢ，
　　１０ｄＢ，２０ｄＢ）。１００５のチップ抵抗で実験を行いました。
　　　また、様々な回路で終端抵抗としてよく使われる５１Ωについて、その終端時のＶＳ
　　ＷＲ特性の測定も行いました。


　　　　　　

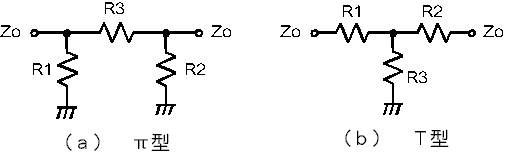

    　　　　　　　　　　　　図２−１　アッテネータ回路


　　○　測定器　：　ＨＰ８７５３Ｄ　（Full 2-Port Calibration)

　　○　評価使用部品　：　ＫＯＡ製　ＲＫ７３Ｋ１Ｅシリーズ

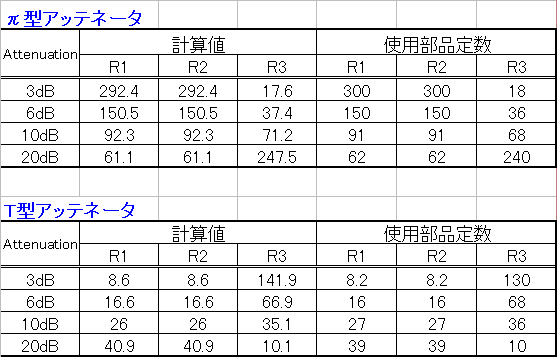

　　○　評価回路の定数
　
　　　　


　２．固定アッテネータの特性

　　　試作したアッテネータの Attenuation 特性を図２−２ 〜 図２−５に示します。
　　50Ωラインを含めての測定値から、ラインだけの時の挿入損失を引いてアッテネータの
　　Attenuation を算出しました。また、π型とＴ型のＶＳＷＲ特性の比較を図２−６に
　　示します。
　　　先ず、ＶＳＷＲ特性から、π型とＴ型の優劣がはっきり見て取れます。伝送線路に対
　　して直列に挿入される部品の少ないπ型の方が、明らかに良い特性を示しています。周
　　波数が高くなるに従って Attenuation が減少していますので、チップ抵抗の寄生成分
　　は、抵抗成分と並列の寄生容量と考えられます。また Attenuation 特性から、抵抗の
　　値が小さいほどその寄生成分は小さいと考えられます。
　　　測定結果から、1005チップ抵抗で作った固定アッテネータ（π型）の使用上限周波数
　　は、3dB：＞6GHz，6dB：約5GHz，10dB：約3GHz，20dB：約1GHzと考えられます。


　

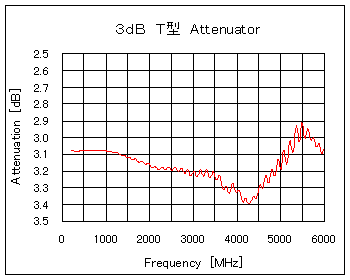

    　　　　　　　　　　図２−２　３ｄＢ　固定アッテネータの特性


　

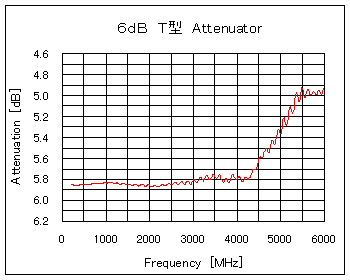

    　　　　　　　　　　図２−３　６ｄＢ　固定アッテネータの特性


　

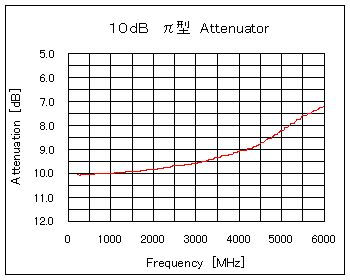

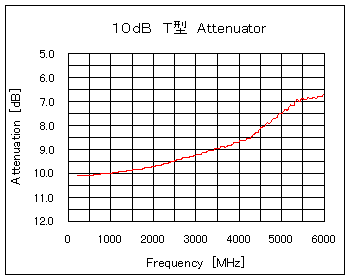

    　　　　　　　　　　図２−４　１０ｄＢ　固定アッテネータの特性


　

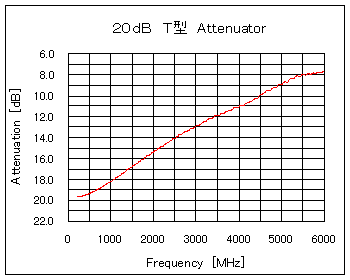

    　　　　　　　　　　図２−５　２０ｄＢ　固定アッテネータの特性


　

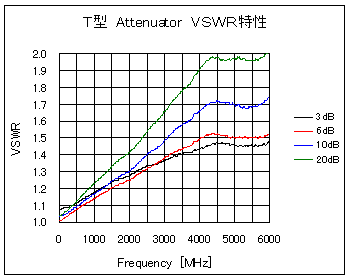

    　　　　　　　　　　図２−６　固定アッテネータのＶＳＷＲ特性


　３．５１Ωチップ抵抗の終端特性

　　　測定は図２−７に示すように、ＳＭＡのレセプタクルの中心導体をカットし、５１Ω
　　のチップ抵抗を実装して行いました。図２−８に測定値を示します。この結果から、３
　　ＧＨｚ位までなら問題ないと考えます（ＶＳＷＲ＜１．２）。

　　　　　

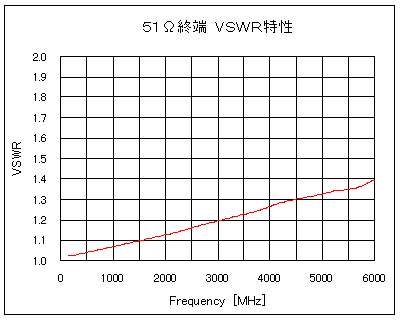

    図２−７　終端特性測定方法　　　図２−８　５１Ωチップ抵抗の終端特性（ＶＳＷＲ）


　４．最後に

　　　取り扱うパワーが小さい場合には、１００５サイズのチップ抵抗で組んだアッテネー
　　タでも耐電力の問題はありませんが、ハイパワーを扱う回路では耐電力を上げる為に抵
　　抗のサイズを大きくしなければなりません。抵抗のサイズが大きくなると寄生成分も大
　　きくなり、周波数特性が悪化すると考えられます。（他のサイズのチップ抵抗が入手で
　　きたら追加実験行ってみたいと思います）
