１．実験６について

　　　試作品の測定評価に２ＧＨｚ〜３ＧＨｚのＬＮＡが必要になったので、手元にあった
　　アジレント・テクノロジー製のＭＭＩＣで作ってみました。使用したＭＭＩＣの特長等
　　を以下に示します。

　　　◇　ＭＧＡ−８７５６３　（0.5−4GHz　3V低電流　GaAs MMIC LNA）
　
　　　◇　特長

　　　　　・　雑音指数 ： 1.6dB（標準）＠2.4GHz
　　　　　・　利得　　 ： 12.5dB（標準）＠2.4GHz
　　　　　・　３Ｖ単一電源（4.5mA標準）
　　　　　・　超小型プラスチック・パッケージ

　　　データシートは、アジレント・テクノロジーのサイトで入手できます。
　　　データシートには、ＭＧＡ−８７５６３の応用が詳しく載っています。
　　
　　　　　目標性能　：　Gain ＞ 10dB，NF ＜ 2dB，VSWR ＜ 2


　２．シミュレーション
　
　　　データシートに載っていたＳパラメータ，ノイズパラメータを使って、シミュレータ
　　で設計した回路と、シミュレーション結果を示します。


    　　　

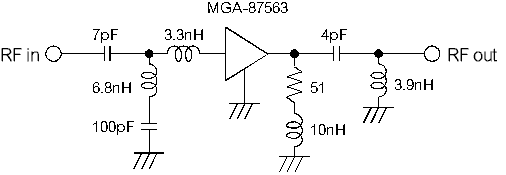

    　　　　　　　　　　図１　シミュレーション設計回路


　　　出力側の５１Ωと１０ｎＨの直列回路は、低域での安定性の向上の為に挿入していま
　　す（データシートに詳しく説明されています）。この回路を挿入しないと、低域で安定
　　係数Ｋが１以下になってしまいます。


    　　　　　

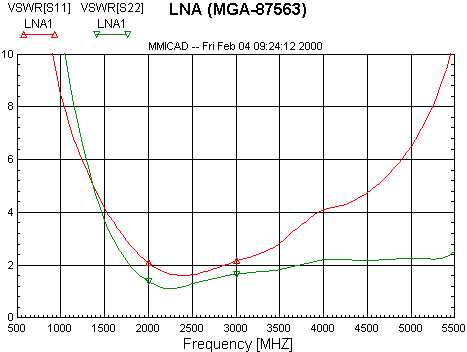

    　　　　　　　　　　　　　　　　図２　ＶＳＷＲ


    　　　　　

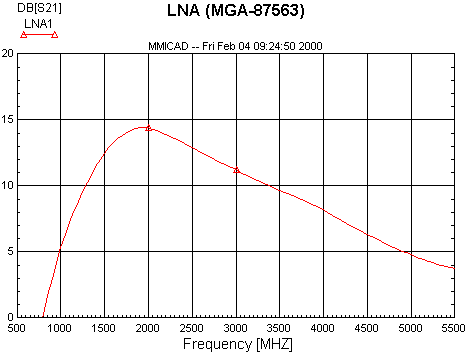

    　　　　　　　　　　　　　　　　図３　Ｇａｉｎ


    　　　　　

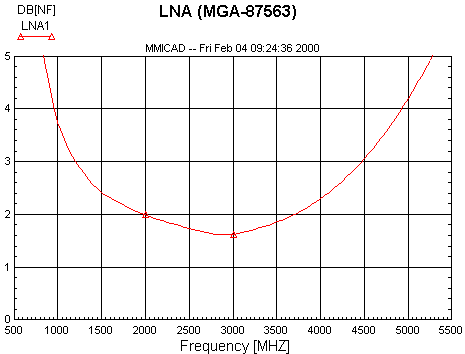

    　　　　　　　　　　　　　　　　図４　ＮＦ


　３．試作・測定

　　　1.5cm×2cmのテフロン基板に概略パターンを鉛筆で下書きし、カッターナイフで下書
　　きに沿って切り込みを入れ、不要部分の銅箔を剥がして、パターンを作成しました。

　　　図１の回路に電源ライン部を追加したのもが試作回路です。受動部品（Ｒ，Ｌ，Ｃ）
　　は全て１００５タイプを使用しました。測定を行ったところ、無調整で所望の性能が得
　　られており、シミュレーションの特性とほほ同じ傾向（周波数特性）を示しました。調
　　整を行ってみましたが、この回路構成では、設計値が一番良い特性でした。以下に回路
　　図と測定結果、それに外観を示します。

　　　★　ＮＦの測定にはフィルター等を作成しなければならないので、測定が出来たら
　　　　測定結果を追加いたします。他の特性がシミュレーションとほぼ一致しているの
　　　　で、シミュレーション結果に近い値が得られると思います。　　


    　　　

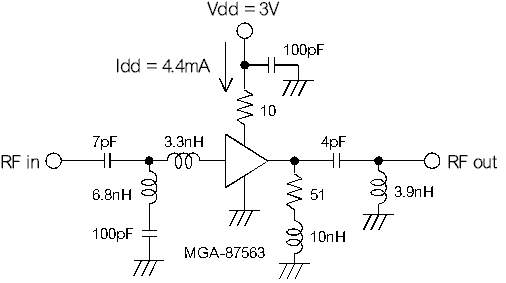

    　　　　　　　　　　　　　　　図５　試作回路


    　　　　　　

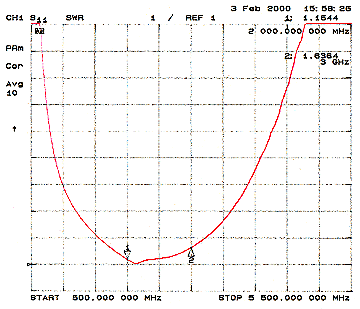

    　　　　　　　　　　　　　　図６　入力ＶＳＷＲ


    　　　　　　

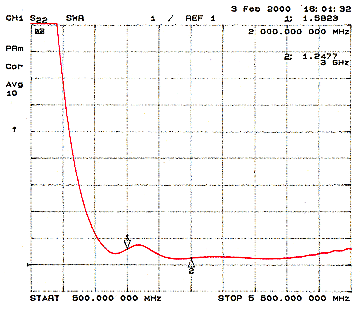

    　　　　　　　　　　　　　　図７　出力ＶＳＷＲ


    　　　　　　

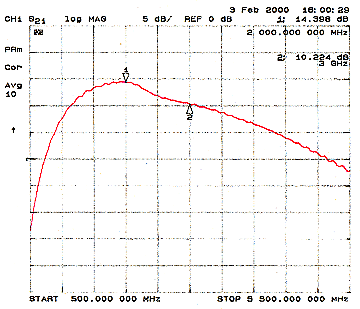

    　　　　　　　　　　　　　　図８　Ｇａｉｎ
　

    　　　　　　　　　　　　

    　　　　　　　　　図９　外観（ハッキリと見えませんが）


　４．皆さんも作ってみては

　　　部品があれば、基板作成〜組み立てまで１時間ほどで出来ると思います。1608サイズ
　　の受動部品を使っても、1.5cm×2cm程度の基板に十分収まるでしょう。

　　　ＭＧＡ−８７５６３は、入出力の整合がある程度確保されており、バイアス回路も内
　　蔵しているので、外付け部品が少なく、使い易いと思います。
