필수루비#6 FredoScale

자료실/플러그인(루비) 2011/03/03 08:58 Posted by 엘프화가

기본설명

FredoScale은 Scale,Taper,Bend 등 다양한 방식으로 크기/모양을 조절할수 있는 유용한 플러그인입니다.



설치방법

1) 아래 2개의 압축파일을 다운받아, 적당한 폴더에 압축을 풉니다.


fredoscale2.2a-24jul11.zip

libfredo64.4m-14apr12.zip


2) 푼 내용을 스케치업 플러그인 폴더에 복사해넣습니다.

(스케치업8의 경우 보통 c:\Program Files\Google\Google SketchUp 8\Plugins\ 입니다.)

3) 스케치업을 실행해서 아래처럼 FredoScale 아이콘이 생성된 걸 확인합니다.





사용방법

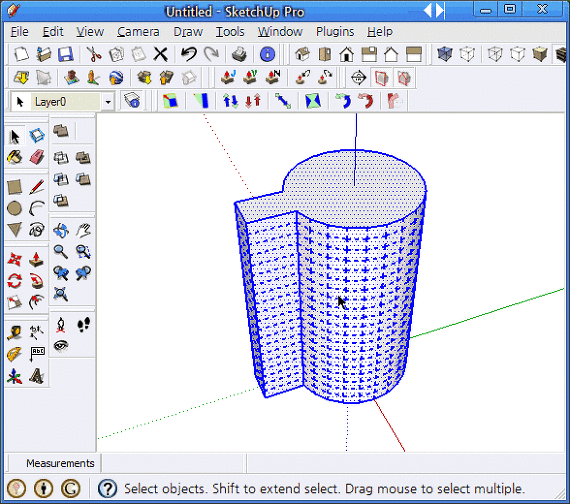

 FreeScale

일반적인 Scale 툴과 달리, 오브젝트의 형태에 맞춰 기즈모(가이드선)가 생겨서 좀더 편하게 크기조절이 가능합니다.

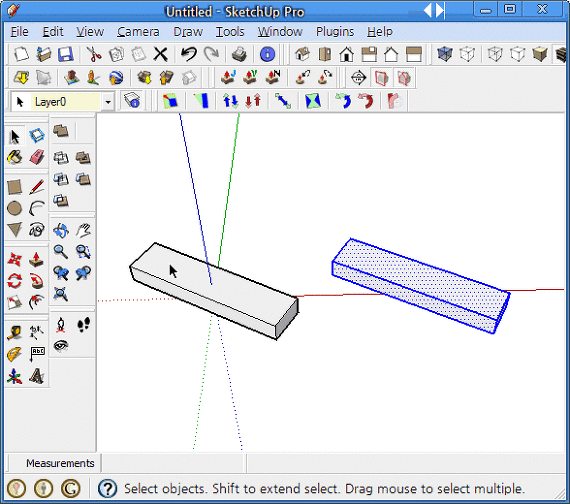

 Taper

Scale에서 일부면만을 크기조절하는게 가능한 툴입니다. SketchFFD와 비슷한 기능이기도 합니다.

Taper를 실행시키고, 커서를 가져가면 커서의 위치에 따라 기즈모가 붉은색으로 변경됩니다.

이때 붉은 면의 크기를 조정해 일부만 일그러트리는게 가능합니다.








Shear

오브젝트를 찌그러트리는 기능을 하는 툴입니다.



 Stretch

오브젝트를 껌처럼(;;) 늘이는 툴입니다.







 Twist

오브젝트를 꽈배기처럼(;) 비틀수 있는 툴입니다.







Bend

오브젝트를 구부릴수 있는 툴입니다. 파이프 등의 오브젝트에 유용하게 사용가능합니다.





Tips

FredoScale의 세부기능을 조절할수 있으며, 마우스 우클릭을 통해 메뉴를 확인가능합니다.

(각 아이콘마다 다른 메뉴가 나오니 잘 확인하세요)



 .


크리에이티브 커먼즈 라이선스
Creative Commons License

'자료실 > 플러그인(루비)' 카테고리의 다른 글

Slice Modeler  (0) 2012/02/13
UVTools 0.2  (0) 2012/02/13
필수루비#6 FredoScale  (8) 2011/03/03
필수루비#5 FFD  (18) 2011/03/03
필수루비#4 Zorro2  (2) 2011/01/10
필수루비#3 Joint PushPull  (4) 2011/01/04

http://s.elfism.com/trackback/108 관련글 쓰기

blog comments powered by Disqus

댓글을 달아 주세요

  1. TJ 2011/10/13 00:47  댓글주소  수정/삭제  댓글쓰기

    감사합니다

  2. HL 2011/10/18 02:25  댓글주소  수정/삭제  댓글쓰기

    정말 감사합니다!

  3. MK 2012/04/20 06:30  댓글주소  수정/삭제  댓글쓰기

    정말정말 감사합니다 ㅠㅠ

  4. YS 2012/09/11 11:33  댓글주소  수정/삭제  댓글쓰기

    스케치업프로 쓰는데 플러그인에 제대로 넣었는데 안되는데 이유가 뭐에요..ㅡ.ㅡ

    • BlogIcon 엘프화가 2012/09/11 20:02  댓글주소  수정/삭제

      libfredo 도 함께 압축을 푸셨나요?
      푸셨다면 preferences -> extensions 탭에서
      Fredoscale이 체크되어 있는지 확인해보시길 바랍니다.

  5. h 2013/07/12 19:57  댓글주소  수정/삭제  댓글쓰기

    libfredo 도 압축 같이 풀고 플러그인에 넣었는데도 안되요..
    그래서 preference>extension가서 봣더니 목록에 fredoscale 자체가 없네요..
    체크할수가없게..ㅜㅜ
