Scheme-it은 누구나 전자 회로 구성도를 설계하고 공유할 수 있는 온라인 회로도 및 구성도 작성 도구입니다. 이 도구는 포괄적인 전자 기호 라이브러리와 함께, 광범위한 회로 설계에 사용할 수 있는 통합 Digi-Key 부품 카탈로그를 포함합니다. 또한 내장된 자재 명세서 관리자를 통해, 설계에 사용된 부품을 추적할 수 있습니다. 회로도 도면이 완료되면 이미지 파일로 내보내거나 이메일을 통해 다른 사람과 공유할 수 있습니다. Digikey는 회로도용 KiCad로 내보내기를 베타 테스트 중입니다. Scheme-it은 플러그인을 사용할 필요 없이 기본적으로 모든 주요 웹 브라우저에서 작동합니다. 사용자로 등록하면 설계를 공유하고 저장할 수 있습니다.

사용해 보기

회로도 설계

전자 회로도 및 기술 구성도를 설계하고 공유합니다.

KiCad Export용 베타

이제 회로도 설계를 KiCad EDA 소프트웨어 도구로 내보내 편리하게 기판 레이아웃 및 설계 작업을 진행하세요.

자재 명세서 관리자

Digi-Key의 BOM Manager를 사용하여 각 설계에 사용된 부품을 추적합니다.

Digi-Key 카탈로그

통합 전자 기호 라이브러리 및 Digi-Key 부품 카탈로그를 활용합니다.

동영상 데모

Scheme-It can make flowcharts and block diagrams

Scheme-It can make flowcharts and block diagrams to help in the brainstorming portion of your design process. Under Diagram symbols, you can choose between three different options:

Current Time 0:00

Duration Time 0:38

Loaded: 0%

Progress: 0%

Stream TypeLIVE

Remaining Time -0:38

0:38Scheme-It can make flowcharts and block diagrams
Scheme-It can make flowcharts and block diagrams to help in the brainstorming portion of your design process. Under Diagram symbols, you can choose between three different options:
0:46Video #7 – Sharing and Embedding in Web Pages
Share your designs in Scheme-It with others in a couple of ways. After saving the project, click on share, where you will have to make the project public. You are then presented with three options.
2:04Scheme-it
Scheme-it is an online schematic and diagramming tool that allows anyone to design and share electronic circuit diagrams. Walk through how to create your own diagrams with the electronic symbol library and how to export and share your drawings.
0:48Scheme-it - Create Custom Parts
This tutorial will show how to creatie custom parts in Scheme-it.
1:02Create a simple LED circuit with Scheme-it
Learn how easy it is to create a simple circuit in Scheme-it.
0:53How to assign parts to components in Scheme-it
How to assign part numbers through the Digi-Key search to components in Scheme-it.
0:44Scheme It-Populate BOM and Export
Using the assigned Digi-Key part numbers you associated with your parts, Scheme-It automatically creates a Bill of Materials, saving time and reducing risk of error.
0:49Scheme It-Saving, Printing, and Exporting
Once you have completed your design, you can save it and share it easily.

특징

블록, 아이콘, 시스템, 회로도 수준의 구성도 작성 기능
700개 이상의 일반 기호 라이브러리 제공 및 맞춤형 기호 생성 가능
Digi-Key 카탈로그 통합을 통해 4백만 개 이상의 부품에 액세스
설계를 비공개로 유지하거나 공개로 전환하거나 링크를 통해 공유하거나 웹 페이지/블로그/이메일에 삽입 가능
자재 명세서(BOM) 가져오기 기능으로 신속하게 설계 혁신 실현
자재 명세서 및 견적 기능 통합
PDF 또는 PNG 파일 및 기타 도구로 내보내기
부품 선택과 관련하여 도움을 받을 수 있도록 Digi-Key 기술 지원으로 직접 연결
기능 회로도를 KiCad 설계 소프트웨어로 내보내기

FAQ

Q) Scheme-It 비용은 어떻게 되나요? 어떤 유형의 라이센싱 옵션을 사용할 수 있나요?

A) Scheme-It은 무료로 제공되는 도구로서 고객이 비용 부담 없이 원하는 대로 사용할 수 있습니다. Scheme-It ‘라이선스'가 없으므로 어떠한 법적인 분규 없이 회로도, 순서도, 구성를 비롯하여 비즈니스/프로젝트에 필요한 모든 것을 설계하는 데 사용할 수 있습니다. 고객 스스로 Scheme-It에 대한 액세스 권한을 판매하려고 시도하지 않는 한 전혀 문제가 없습니다.

Q) Scheme-It을 이동 중 또는 오프라인으로 사용하기 위해 내 PC로 다운로드하려면 어떻게 해야 하나요?

A) Scheme-It은 고객의 모든 브라우저에서 무료로 사용할 수 있으며 Digi-Key 웹 사이트에서 간편하게 액세스할 수 있습니다. 그러나 오프라인에서 사용하기 위해 프로그램을 다운로드할 수는 없습니다. Scheme-It은 당사 서버 내 인터넷 지원 브라우저에서 실행됩니다.

Q) Scheme-It 전선의 색상을 변경하려면 어떻게 해야 하나요? 접지 및 다른 전압 레일에 서로 다른 색상을 사용하고 싶습니다.

A) 현재는 Scheme-It에서 전선의 색상을 변경할 수 있는 방법이 없습니다. 다른 부품에 레이블을 지정하는 것과 같은 방법으로 전선에 레이블을 지정할 수 있지만 색상을 변경할 수는 없습니다.

Q) 접지는 어디에 있나요? 접지를 찾을 수 없습니다.

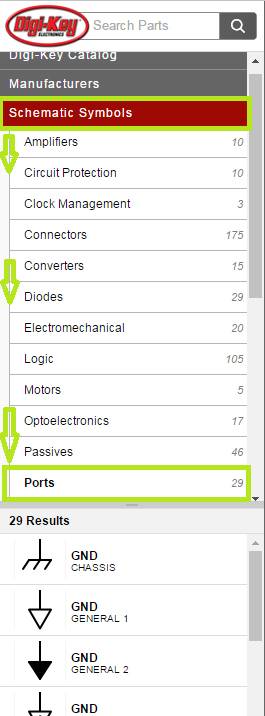

A) Scheme-It에서는 접지가 포트로 간주됩니다. Schematic Symbol > Port로 이동하여 여러 접지 옵션 중에서 선택할 수 있습니다.

Q) 내 회로도에 텍스트를 추가하려면 어떻게 해야 하나요?

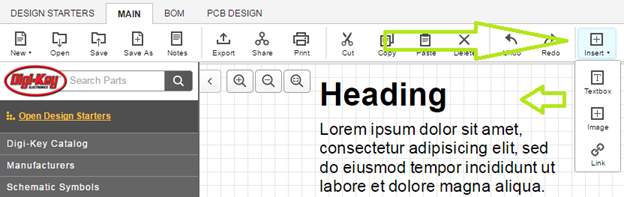

A) 다음 두 가지 방법으로 텍스트를 추가할 수 있습니다. 맨 위에 있는 도구 막대에서, Undo/Redo 곡선 화살표의 바로 옆에 'Insert' 드롭다운 키가 있습니다. 이 키를 사용하여 회로도에 그림, 웹 링크, 텍스트 상자를 삽입할 수 있습니다. 이 모두는 다른 부품처럼 필요에 따라 크기를 조정하거나 이동할 수 있습니다. 현재, Insert 메서드는 텍스트 상자와 함께 단어 "HEADING" 및 여러 라틴어를 표시합니다. 라틴어가 나타나면 올바르게 선택된 것입니다.

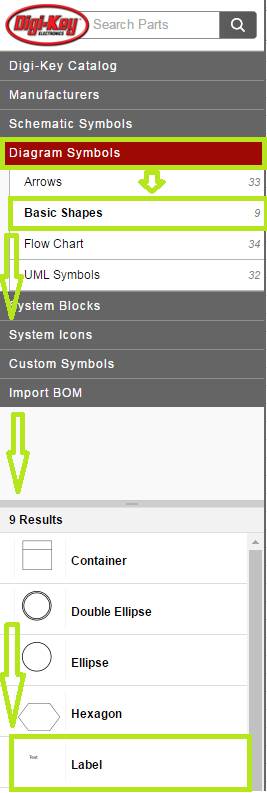

또한, Diagram Symbols > Basic Shapes에도 'Label' 항목이 있는데, 이 경우 라틴어가 표시되지 않으며 'Insert' 텍스트 상자와 동일한 방식으로 작동합니다. 이 레이블도 필요에 따라 이동하거나 크기를 조정할 수 있습니다.

Q) 내 IC를 위한 회로도 기호는 어디에 있나요?

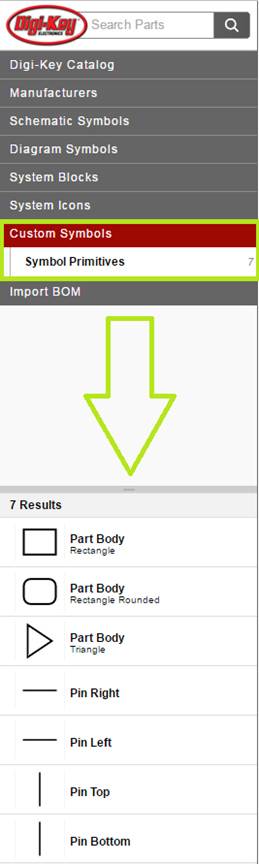

A) 대부분의 특정 IC에는 Scheme-It 내 회로도에 드롭할 수 있는 고유한 개별 아이콘이 없습니다. 대신에, 맞춤형 기호 시스템을 사용하여 고유한 IC를 제작할 수 있습니다. Custom Symbols > Symbol Primitives로 이동하면 다양한 형태의 Part Body와 Top/Bottom/Left/Right 레그가 표시됩니다. 해당 본체를 회로도로 드래그하고 맞춤형 부품 본체의 적절한 지점에 레그를 드래그할 수 있습니다. 이 시스템을 사용하여, 필요한 거의 모든 IC 회로도 기호를 만들 수 있습니다.

Q) [Thing] 편집은 어떻게 해야 하나요?

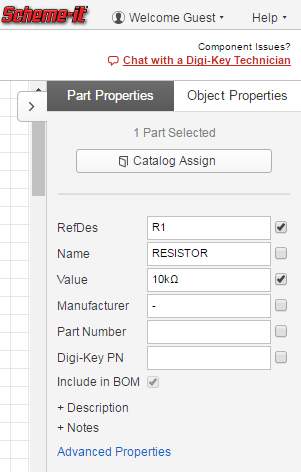

A) Scheme-It에 제공된 모든 개체에 대해, 프로그램 인터페이스의 오른쪽에 해당 개체와 관련된 탭을 포함하는 Properties 메뉴가 있습니다. 이 속성을 이용하여 전자 장치에 이름을 지정하거나, 참조 번호를 제공하거나, 해당 값을 조정할 수 있습니다. 또한 제조업체, MPN, DKPN 및 기타 유용하고 간단한 도구를 지정할 수 있는 영역이 있습니다. 레이블이나 순서도 블록 등의 글꼴 및 색상을 조정할 수 있을 뿐만 아니라 필요에 따라 크기를 조정하거나 뒤집을 수 있습니다.

Q) Scheme-It에서 작성한 회로만 인쇄하려면 어떻게 해야 하나요? Print를 클릭하면, 흰색 시트가 크게 인쇄되려고 하고 내가 작성한 회로는 모서리에 구불거리는 선으로 작게 표시됩니다!

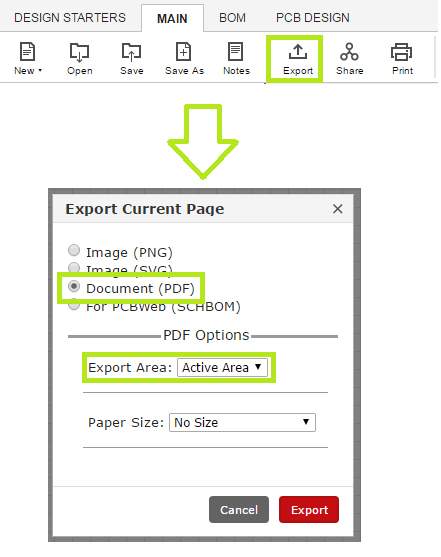

A) 회로가 Scheme-It의 그리기 가능 공간을 모두 사용할 만큼 크지 않은 경우, 현재는 Scheme-It에서 직접 인쇄하지 않는 것이 좋습니다. 대신, 회로도를 PDF로 내보내어 인쇄하세요. Scheme-It의 상단 툴바에 있는 ‘Export’ 명령을 사용하여, 내보내기 형식을 "Document (PDF)"로 설정하고 PDF Options에서 Export Area 드롭다운 메뉴를 "Active Area"로 설정할 수 있습니다. PDF 문서에 표시되는 결과물은 Scheme-It의 나머지 그리기 가능 영역을 제외하고 사용자가 작성한 회로만 포함하므로 인쇄에 적합합니다.
