　１．オープンスタブ＆ショートスタブ

　　　�W．ではマイクロストリップ・ラインの様々な受動回路を見て行きましょう。先ず最
　　初はオープンスタブとショートスタブです。スタブは、インピーダンスマッチング回路
　　やフィルター（�V．５参照）など、様々な所で使われます。（日本の）高周波関係の本
　　を見ると、伝送線路の入力インピーダンスの説明の辺りに必ず出てきます。図４−１に
　　スタブの例を示します。オープン，ショートの各スタブの特性を見てみましょう。


    　　　

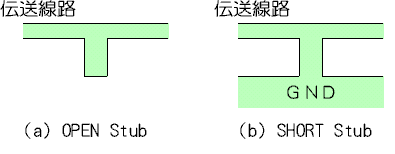

    　　　　図４−１　スタブ（マイクロストリップ・ライン）


　（１）オープンスタブ

　　　　オープンスタブの入力インピーダンス（Ｚin）は、式（４．１）で表わされます。
　　　式の導出過程は様々な本に説明されておりますので、ここでは省略いたします。

    　　　　　　

　　　ここでｌはスタブの長さを表わしています。βは位相定数（Phase Constant）と呼ば
　　　れ、その伝送線路上で波が単位長進む間に変化する位相角を表わしています。単位は
　　　［rad／m］です。つまりβ×ｌはスタブの電気長を表わしています。電気長をθとす
　　　れば、式（４．１）は式（４．２）のようになります。
　　　　　　（β＝２π／λ 　λ：伝送線路上の波長）

    　　　　　　
　　　
　　　上式から、Ｚinはスタブの長さと共に変化し、ｌ＜λ／４の範囲ではキャパシタとして、
　　　λ／４＜ｌ＜λ／２の範囲ではインダクタとして働くことがわかります。さてここで、
　　　�V．５で見たＢＥＦの特性を思い出してください。上式でスタブの長さがλ／４，３λ
　　　／４，５λ／４，・・・の時の入力インピーダンスを計算してみると０になります。
　　　�V．５のところで、「計算で入力インピーダンスが０になるからＢＥＦになる」と説明
　　　しないで、「スタブの付け根で電圧が０になるからＢＥＦになる」と説明したのは、ス
　　　タブに波が乗っている様子をイメージしてもらいたかったからです。式を覚えて計算で
　　　全てを済ましてしまったら新しい発想が出来なくなります。波長，スタブ長などの物理
　　　的寸法で特性が決まるマイクロ波回路では、”波”をイメージすることが大切だと私は
　　　思います。（チョット本題からずれてしまいました）

　（２）ショートスタブ

　　　　ショートスタブの入力インピーダンス（Ｚin）は、式（４．３），（４．４）で表わ
　　　されます。式の導出過程は省略いたします。

    　　　　　　

    　　　　　　

　　　上式からショートスタブは、ｌ＜λ／４の範囲ではインダクタとして、λ／４＜ｌ＜λ
　　　／２の範囲ではキャパシタとして働くことがわかります。さてここで、スタブの長さが
　　　λ／４，３λ／４，５λ／４，・・・の時の入力インピーダンスを計算してみましょう。
　　　そうです無限大になります。この時ショートスタブは、ＢＰＦ（Band Pass Filter）
　　　として働きます。オープンスタブとは全く逆ですね。この特性を使えば、伝送周波数で
　　　はオープン回路として働く、ＧＮＤへのバイアス経路をショートスタブで作ることが出
　　　来ます。
　
　（３）実際の回路で

　　　　ショートスタブはその構成上、長さの調整は不可能なので、固定回路として使われま
　　　す。一方、オープンスタブは長さ調整が容易に出来るので、回路・装置の特性調整回路
　　　として使われます。
　　　　ガラエポやテフロン基板であれば、カッターと銅箔があれば長さ調整が簡単に出来ま
　　　す。セラミック基板の場合には、パターン作成時に最初から調整用ランドを設けておき
　　　ます。図４−２参照。

    　　　

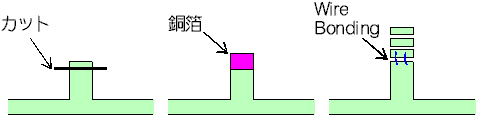

    　　　　図４−２　オープンスタブによる調整　　
