１．オープンスタブ＆ショートスタブ
２．分配器・合成器
（１）２分配回路？
1つの入力を２つ以上に分ける場合、あるいは２つ以上の入力を１つに合わせる場合、
マイクロ波回路ではどうするのか？例えば分ける場合は、図４−３のようにただ単にラ
インを分岐させればいいのか？ それでは先ず初めに、図４−３の回路の特性がどうな
るのか見てみましょう。図４−４にシミュレーション回路と結果を示します。
図４−３ ２分配回路？
 |
| (a)シミュレーション回路 |
 |  |

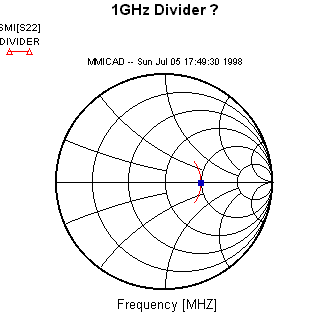

| (b)S11（PORT1 入力ｲﾝﾋﾟｰﾀﾞﾝｽ） | (c)S22（PORT2 入力ｲﾝﾋﾟｰﾀﾞﾝｽ） |
 |  |

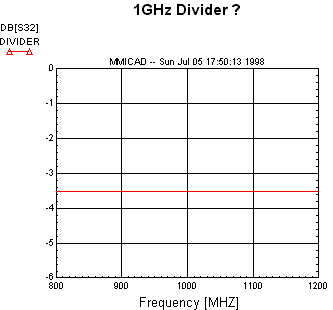

| (d)S21（LOSS : PORT1 → PORT2） | (e)S32（ISOLATION : PORT2 → PORT3） |
図４−４ シミュレーション結果（２分配回路？）
先ず(b)のS11を見てください、１GHz（ﾏｰｶｰの所）ではＺin＝100Ωになっています。
同様に(c)のS22も１GHzではＺin＝100Ωになっています。次に(d)のS21を見ると、3.5
ｄBのLOSSになっています。PORT1への入力がPORT2,3へ２分配されているならば、S21
は−3ｄBにならなければなりません。差の0.5ｄBはどこへ行ってしまったのか？
PORT1の入力インピーダンスは50Ωにマッチングされていません。このため、入力電
力の一部（約11.1％）が入力端で反射してしまっているからです。
［参考］反射係数 Γ＝（Ｚin−Ｚo）／（Ｚin＋Ｚo）＝(100-50)／(100+50)＝0.3333
PORT1の入力端で反射される電力＝｜Γ｜^2＝0.11109≡約11.1％
PORT2，PORT3への出力電力の合計を計算して、検算してみましょう。
PORT1へ入力される電力を１とすると、PORT1からPORT2へ伝達される電力は、
電力(1→2)＝10^(-3.5/10)＝0.4446
PORT3への電力は、PORT2と全く同じですから、出力電力の合計は、
出力電力＝0.4446×2＝0.8892≡約88.9％
入力電力＝反射電力＋透過電力（出力電力）が確認できました。
（PORT2とPORT3は全く同じ特性になるので、PORT3のシミュレーション結果は省略して
います）
それではPORT1の入力インピーダンスを50Ωにマッチングさせてやれば、２分配回路
は完成するのか？答えはＮＯです。分配回路を設計する上でもう一つ重要な特性があり
ます。それは図４−４(e)に示したアイソレーションです。PORT2，PORT3に接続される
回路が完全に50Ωにマッチングされていることはまずありません。アイソレーションが
十分に取れていないと、PORT2，PORT3に接続される回路のミスマッチングによって、
分配比が変わってしまう等の影響が現れます。図４−４の回路のPORT3に75Ωの負荷を
接続した場合の、S11とS21を図４−５に示します。
 |  |
| (a)S11（PORT1 入力ｲﾝﾋﾟｰﾀﾞﾝｽ） | (b)S21（LOSS : PORT1 → PORT2） |
図４−５ アイソレーションの影響
Ｓ11，S21の両方とも、PORT3に接続された負荷によって変化しています。特にS21が
大きく変化しています。アイソレーションの重要性を理解して頂けましたか。
それでは次の（２）項で、分配器・合成器として最も良く使われている回路を紹介い
たしましょう。
