기본설명
Weld 플러그인은 끊어진 선 하나의 곡선으로 연결하는 플러그인입니다.
끊어져서 보기싫게 면이 나오거나, 수작업 선 등이 예쁘게 나오지 않을때 사용하면 유용한 플러그인이며
SketchUp Plugin award에서 뽑혔던 인정받는(?) 플러그인이도 합니다.
|
before |
after |
설치방법
1) 플러그인을 다운받습니다.
weld.zip2) 다운받은 플러그인의 압축을 풉니다.
3) weld.rb 파일을 스케치업 플러그인 폴더에 복사해넣습니다.
(스케치업8의 경우 보통 c:\Program Files\Google\Google SketchUp 8\Plugins\ 입니다.)
4) 스케치업을 실행해서 메뉴의 PlugIns에서 Weld 메뉴가 생겼는지 확인합니다.
사용방법
아래는 예제도형입니다. 일부로 선을 마구깨트린 상태입니다.
수작업선 모양으로 했을때 상당히 보기 싫은 모양으로 나옵니다.
PushFull등을 해도 선이 마구 나와서 보기 싫은 상태입니다.
이걸 매끈한 하나의 곡선으로 만들어보도록 합시다.

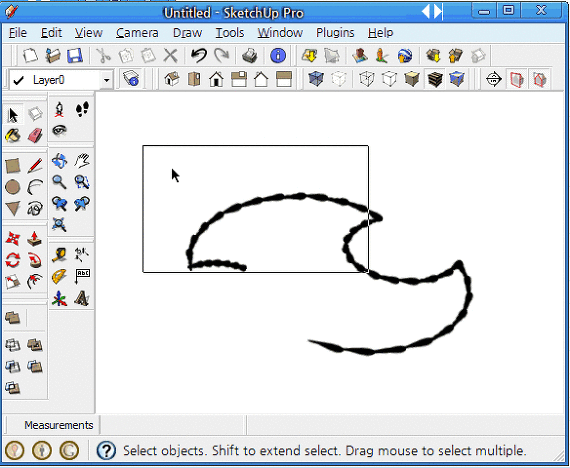

1) 연결할 선을 선택합니다.(면도 함께 선택해도 큰 상관은 없습니다.)
2) Plungins -> Weld 를선택합니다. 그럼 바로 선이 하나로 합쳐집니다.
이때 선택창이 하나 뜹니다.
곡선을 면으로 만들지를 선택하는 부분인데..
이미 면이 있으니 Yes든 No를 하든 크게 상관이 없습니다. 만약 내부가 비어있는 곡선이라면 내부가 면으로 채워집니다.
3) 만약, 열린 곡선이면 아래처럼 선택창이 하나 더뜹니다.
곡선을 닫을지를 물어보는 내용입니다. yes를 누르면 곡선을 하나로 이어줍니다.
'자료실 > 플러그인(루비)' 카테고리의 다른 글
| 필수루비#6 FredoScale (8) | 2011/03/03 |
|---|---|
| 필수루비#5 FFD (18) | 2011/03/03 |
| 필수루비#4 Zorro2 (2) | 2011/01/10 |
| 필수루비#3 Joint PushPull (4) | 2011/01/04 |
| 필수루비#2 Tools on Surface (9) | 2010/12/31 |
| 필수루비#1 Weld (6) | 2010/12/29 |
댓글을 달아 주세요
weld라는 플러그인을 사용해도 선이 안이어 지는경우는 어떻게 하는건가요...ㅠㅠ
여러갈래의 선이 이어져있을경우나, 선이 사실 안이어져있을 경우에 그런 걸 보긴 했는데....;;;;;
정확히 어떤 상황인지 알수 있을까요?;;
혹시 메일주소 알려주실수있으신가요??
제가 연습?삼아 캐드 평면도 입면도 참고해서 그려보고있는데 거기서 문제가 생기거든요... 메일알려주시면 한번 보여드리고싶네요..^^
labica@gmail.com 로 보내주시면 될 것 같습니다.
위에 보이는 화면에서처럼 이어지진 않네요 ㅜㅜ 그냥 먼가 살짝 미묘하게 얇아진느낌? 저렇게 이어지진 않아요 ㅜ 일부러 위와같은 스타일 적용하고 테스트 해봤는뎅 ㅜㅜ
이상하네요.ㄷㄷㄷㄷ 혹시 여러 갈래가 연결되어있지는 않나요?
나중에 스샷한번 보여주시면 확인해보도록 하겠습니다.
