필수루비#2 Tools on Surface

자료실/플러그인(루비) 2010/12/31 22:22 Posted by 엘프화가

기본설명

Tools on Surface는 곡면 위에 다양한 도형을 그릴수 있는 플러그인입니다.

이를 통해 기존 스케치업에서는 하기 힘들었던 디테일한 작업이 가능합니다.



설치방법

1) 아래 두개의 파일을 다운받습니다.

toolsonsurface1.8a-12jan11.zip

libfredo64.5a-08may12.zip



2) 각 폴더의 압축을 푼다음, 스케치업의 플러그인 폴더에 복사해넣습니다.

(스케치업8의 경우 보통 c:\Program Files\Google\Google SketchUp 8\Plugins\ 입니다.)

3) 스케치업을 켜고 Tools on Surface 아이콘들이 생성된 걸 확인합니다.^-^





사용방법

아이콘별로 가볍게 살펴볼까요?



Line

곡면 위에 직선을 그리는 툴입니다.







Rectangle

곡면위에 사각형을 그리는 툴입니다. 다양한 각도로 손쉽게 그릴수 있습니다.

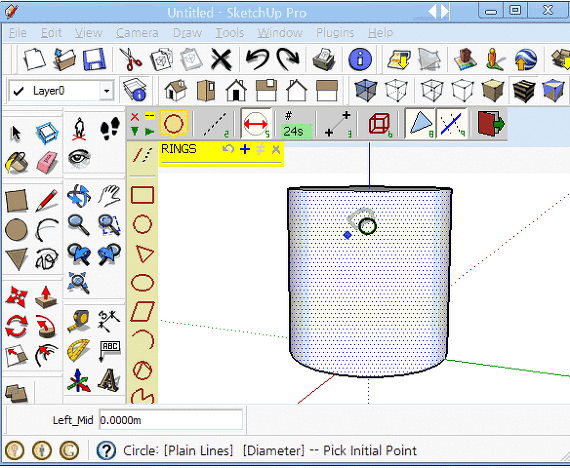

Circle

곡면 위에 원을 그리는 툴입니다.







Polygon

곡면 위에 폴리곤 도형을 그리는 툴입니다.







Ellipse

곡면위에 타원을 그리는 툴입니다.

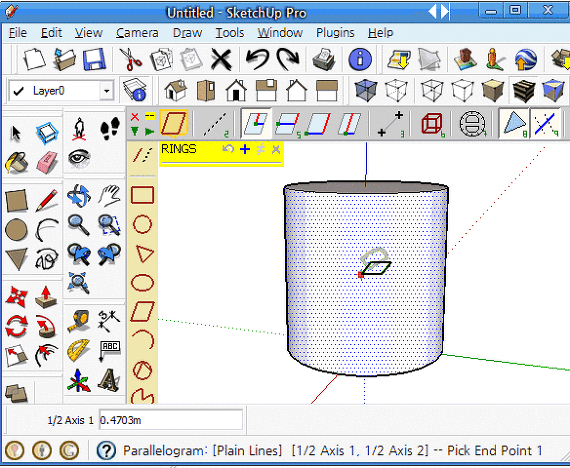

Parallelogram

곡면위에 사다리꼴을 그리는 툴입니다.







Arc

곡면 위에 곡선을 그리는 툴입니다.







Circle(3pt)

곡면 위에 원을 그리는 툴입니다. 3개의 점을 찍어서 크기를 정합니다.







Pie

파이모양을 그리는 툴입니다.







Offset

 곡면위에서 오프셋을 실행하는 툴입니다.







크리에이티브 커먼즈 라이선스
Creative Commons License

'자료실 > 플러그인(루비)' 카테고리의 다른 글

필수루비#6 FredoScale  (8) 2011/03/03
필수루비#5 FFD  (18) 2011/03/03
필수루비#4 Zorro2  (2) 2011/01/10
필수루비#3 Joint PushPull  (4) 2011/01/04
필수루비#2 Tools on Surface  (9) 2010/12/31
필수루비#1 Weld  (6) 2010/12/29

http://s.elfism.com/trackback/97 관련글 쓰기

blog comments powered by Disqus

댓글을 달아 주세요

  1. me 2012/08/21 04:26  댓글주소  수정/삭제  댓글쓰기

    파일을 플러그인 폴더에 넣었는데도 저런 아이콘이 안생기면 어떻게해요?ㅜㅜㅜ

    • BlogIcon 엘프화가 2012/08/29 09:11  댓글주소  수정/삭제

      window->preferences 를 실행하신뒤
      Extension 탭에서 tools on surface를 찾아 체크하시면 나올겁니다.^^;;;

      요설명 추가해야겠네요

  2. ddd 2012/11/05 01:40  댓글주소  수정/삭제  댓글쓰기

    가장중요한 곡면텍스트가 빠져있는거같네요;

  3. alice 2012/11/05 15:54  댓글주소  수정/삭제  댓글쓰기

    플러그인 설치후 window->preferences 실행에서 했는데 Extension 탭에 관련 플러그인 이 보이지 않으면 어떻게 해야 되나요?? ^^''

    • BlogIcon 엘프화가 2012/11/05 17:46  댓글주소  수정/삭제

      글쎄요;;; 프로그램 시작할때에 아무런 오류메세지도 없었다면, 아예 설치되지 않았을 가능성이 높습니다. plugins 폴더에 혹시 바로 넣으셨나요? 별도의 폴더를 만들어넣었을 경우 로딩을 못할 가능성도 있을 듯 합니다.

  4. rangdoo 2013/01/31 00:13  댓글주소  수정/삭제  댓글쓰기

    플러그인 폴더에 넣어야 하는 파일이 정확이 어떤건가요? toolsonsurface1.8a-12jan11 폴더 통째로 넣으면 안돼던데 rb파일만 빼서 넣어야 하나요?

    루비마다 다른가요?

    • BlogIcon 엘프화가 2013/02/03 12:01  댓글주소  수정/삭제

      압축을 풀고 통째로 넣으시면 됩니다.
      plugins 폴더에 Zloader__Onsurface.rb 파일이 들어있어야 하구요.
      TOS_Dir_18 폴더가 그 하위에 들어가야 합니다.
      libfredo도 함께 넣었는지 확인해보시구요.
      혹시 안되면 어떤식으로 넣으셨는지 폴더사진을 보내주시면 좀더 쉽게 이해할수 있을 듯 합니다.
      좋은 하루 되세요 ~

  5. KANG 2013/10/22 12:10  댓글주소  수정/삭제  댓글쓰기

    Error Loading File ZLoader__OnSurface.rb
    no such file to load -- LibFredo6.rb
    이렇게오류매세지가 뜨는데 어떻게해야할까요??
