　２．分配器・合成器

　（２）Ｗilkinson couplers

　　　最も簡単な構成の Ｗilkinson coupler のシミュレーション回路と結果を図４−６
　　に示します。特性インピーダンスが √2Ｚo の１／４波長伝送線路２本と、２Ｚoの抵
　　抗１個で構成されています。

　 　 　 　 　 　

(a)シミュレーション回路
(b)S11（PORT1 入力ｲﾝﾋﾟｰﾀﾞﾝｽ）	(c)S22（PORT2　入力ｲﾝﾋﾟｰﾀﾞﾝｽ）
(d)S21（LOSS : PORT1 → PORT2）	(e)S32（ISOLATION : PORT2 → PORT3）

    　　　　図４−６　Ｗilkinson coupler


　　　どうですか？（１）項で示した例と比べると、全ての特性が格段に良くなっているの
　　が一目瞭然ですね。もし基板上にスペースの余裕があるならば、１／４波長のラインを
　　PORT1に付け足すことにより、更に特性を良くすることが出来ます。図４−７に回路と
　　結果を示します。

　 　 　 　 　 　

(a)シミュレーション回路
(b)S11（PORT1 入力ｲﾝﾋﾟｰﾀﾞﾝｽ）	(c)S22（PORT2　入力ｲﾝﾋﾟｰﾀﾞﾝｽ）

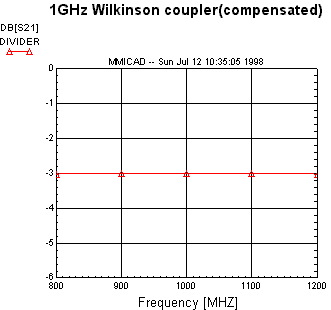

(d)S21（LOSS : PORT1 → PORT2）	(e)S32（ISOLATION : PORT2 → PORT3）

    　　　　図４−７　Ｗilkinson coupler（compensated）

　　　
　　　さて、これらの Ｗilkinson coupler を実際に作成する場合に、一番問題になるの
　　は分岐の部分です。上記のシミュレーションでは分岐の部分を無視していますので、理
　　想的な特性が得られています。分岐の形状は、大きく分けると図４−８に示すような(a)
　　Ｔ型と(b)Ｙ型の２つに分けることが出来ます。分岐の影響を如何に少なくし、補償す
　　るのか、ここが設計者の腕の見せ所です。カット・アンド・トライ、あるいはシミュレ
　　ータを駆使して、自分だけの形状・配置の Ｗilkinson couplerを作り上げてください。

　 　

(a) Ｔ型分岐		(b) Ｙ型分岐

    　　　　図４−８　分岐の形状


　　　ここまで分配器（divider）として話を進めてきましたが、分配器を逆に使えば合成
　　器（combiner）になります。つまり、PORT2，PORT3から入力すれば、PORT1から合成
　　出力を得ることが出来ます。Ｗilkinson couplerは、単にcombiner，dividerとも呼
　　ばれています。２分配器の出力に２分配器を次々とつないで行けば、４分配，８分配，
　　１６分配・・・を得ることが出来ます。
　　　それでは、分配比率を１：１（等分配）ではなく、任意の比率で分けるにはどうした
　　らよいのか？図４−９に不等分配 Ｗilkinson coupler の構成を示します。ＴＯＯＬ
　　ｂｏｘに計算シートを載せます。

　　　　　　

    　　　　図４−９　不等分配器
