　１．ＰＩＮダイオード

　２．スイッチ

　（１）基本回路

　　　先ず最初に、伝送線路に SeriesにＰＩＮダイオードを挿入した回路がどんな特性を
　　示すのか見てみましょう。図５−３に略図と順方向，逆方向の各バイアス時の等価回路
　　を示します。等価回路は、前項で示したものに、伝送線路とＰＩＮダイオードの接続部
　　（リード，ボンディングワイヤー）のインダクタンス分を加えてあります。


    　

    　　　　　　　　　　図５−３　ＰＩＮダイオード Series 挿入


　　　Ｒf＝１Ω，Ｒr＝１Ω，Ｃj＝０．５ｐＦ，Ｌ＝０．５ｎＨ，PINダイオードの前後に
　　それぞれ２ＧＨｚにおいて９０°の電気長を持つ５０Ωラインがあるものとしてシミュ
　　レーションした結果を、図５−４（順バイアス時）と図５−５（逆バイアス時）に示し
　　ます。





    　　　　　　　　図５−４　＜Series＞　順方向バイアス時のＳ１１，Ｓ２１特性





    　　　　　　　　図５−５　＜Series＞　逆方向バイアス時のＳ１１，Ｓ２１特性


　　図５−４から、順バイアス時にはダイオードがほぼショートの状態になり、信号が伝達
　　されることがわかります。一方、図５−５から、逆バイアス時にはダイオードがオープ
　　ンに近い状態になり、信号が伝達されにくくなっていることがわかります。従って、順
　　バイアスと逆バイアスのそれぞれの状態をスイッチのＯＮとＯＦＦに対応させられるの
　　ではないか、そう思いませんか。
　　　
　　　それでは次に伝送線路とＧＮＤの間に、ShuntにＰＩＮダイオードを入れたらどうな
　　るか調べてみましょう。図５−６に略図を示します。またシミュレーション結果を、図
　　５−７と図５−８に示します。シミュレーションの条件は先程と一緒です。


    　

    　　　　　　　　　　図５−６　ＰＩＮダイオード Shunt 挿入

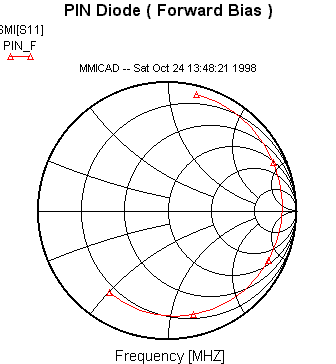

    　　　　　　　　図５−７　＜Shunt＞　順方向バイアス時のＳ１１，Ｓ２１特性

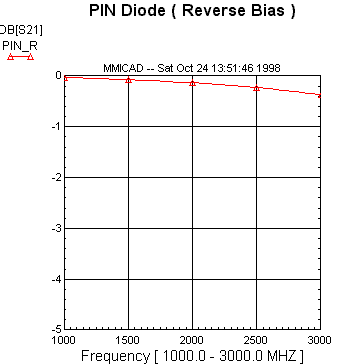

    　　　　　　　　図５−８　＜Shunt＞　逆方向バイアス時のＳ１１，Ｓ２１特性


　　図５−６から、順バイアス時にはダイオードがショートに近い状態になり、信号が伝達
　　されにくくなっていることがわかります。一方、図５−７から、逆バイアス時にはダイ
　　オードがほぼオープン状態になり、信号が伝達されていることがわかります。従って、
　　順バイアスと逆バイアスのそれぞれの状態をスイッチのＯＦＦとＯＮに対応させられる
　　と考えられます。SeriesとShuntでは、順バイアスと逆バイアスの働きが逆になってい
　　ます。

　　　Series，Shuntのどちらも、ＯＮの特性はまあまあですが、ＯＦＦの特性（アイソレ
　　ーション）が十分ではありません。改善が必要です。。。


（２）特性改善
