라플라스 변환은 어떤한 함수 f(t)에서 다른 함수로의 변환으로, 선형동역하계와 같은 미분방정식을 풀 때 유용하게 사용된다. 피에르시몽 라플라스의 이름을 따 붙였다. (출처 : 위키피아) 본 자료는 국립 창원대학교 메카트로닉스 공학부 학생을 대상으로 한 공업수학 수업 자료입니다. 본 자료는 수업의 교재인 공업수학I 개정3판 (고형준 외, 도서출판 텍스트북스) 의 내용을 재구성한 것으로 수업보조 자료 이외의 목적이 없음을 알립니다. |
라플라스 변환
위에 라플라스변환의 정의가 나타나 있습니다.

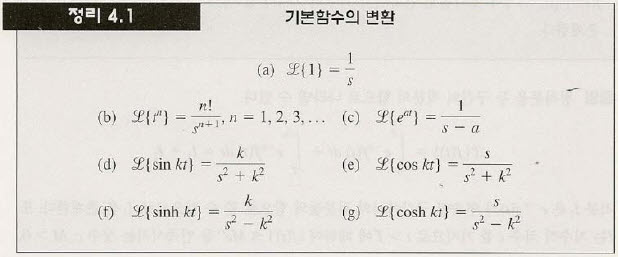

라플라스변환의 정의를 이용해서 "1"을 라플라스변환한 결과입니다. 그러나, 위 정의식을 계속 사용한다는 것은 뭐 힘든일이겠지요^?^. 그래서
저와 같이 변환표를 이용합니다.
Laplace Transform -1.pdf
라플라스 역변환
위는 라플라스 역변환표입니다. 뭐 당연히 라플라스 변환표의 반대겠지요^^. 라플라스 역변환의 정의는 아주 복잡해서 손으로 푸는 것은 어렵습니다. 그래서 위 역변환표에 가장 가까운 형태로 식의 형태로 바꾸어가는 겁니다.
위의 예제를 보면 무슨 말인지 알 수 있을겁니다.
위 예제는 항별나누기를 이용해서 식을 분리하고, 라플라스 변환이 가지는 선형성을 이용해서 각각을 역변환하는 것입니다.
위 예제는 흔히 말하는 유수정리(Residue Theorem)의 부분분수 전개를 이용한 것입니다. 보통은 위 전개방식은 분모를 영으로 만드는 것을 대입한다고 외웁니다.^^.
이 라플라스 변환과 역변환은 미방의 풀이에 큰 장점을 가지게 되는데요 일단 도함수를 변환하면 위 정리와 같습니다.
미방을 라플라스 변환하고 대수방정식화된 식의 해를 찾고 다시 역변환하는 과정을 거치게 됩니다.
위 간단한 예를 보면
위와 같이 초기값을 고려하여 라플라스변환하고 라플라스변환된 식을 푼다음 다시 역변환으로 그 해를 찾는 것입니다.
Translation Theorem
시간영역에서 지수함수는 라플라스 변환을 하고 나면 단순 평행이동이 되어있습니다.
이를 이용하면 위 예제들 역시 간단히 그 해를 찾을 수 있습니다.

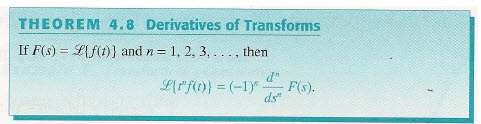

Derivatives of Transforms
시간영역에서 시간의 급수형태의 함수를 라플라스변환하면 라플라스 도메인 영역에 대한 미분형태로 나타나게 됩니다.
