너무 오랫동안 MATLAB관련 글을 안올렸네요... 몇몇 분들의 댓글 질문으로 문득 시뮬링크의 스코프(scope) 창에서 그래프의 타이틀 달기라는 간단하고 쉬운 팁을 하나 알려드릴려고 합니다. 뭐 아시는 분들은 잘 아시지만, 혹시 독학으로 MATLAB을 공부하시는 분들께 도움이 될것 같기도 하구요.



사실.. 문서작업에서 그래프를 넣을때는 scope에서 데이터를 밖으로 빼든지, 혹은 to workspace 블럭으로 데이터를 받아서 m-file에서 plot하기 때문에 사실 잘 쓰지는 않지만, 복잡한 시뮬링크 시뮬레이션에서 scope창이 많아지면 살짝 유용하기도 합니다.

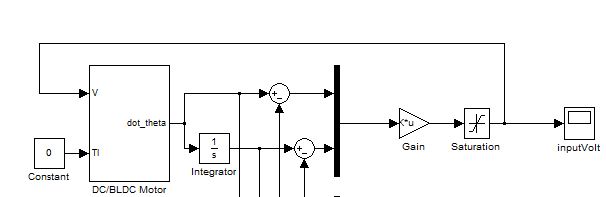

DC모터나 BLDC모터를 시뮬레이션하던 블럭인데요. 뭐 오늘의 주제는 scope창이니 어떤 기능인지는 빼구요. 제일 오른쪽에 scope창이 있네요. scope이름대신 inputVolt라고 찍어주면 scope창의 이름이 바뀌는데, 오늘 이야기할 건 그게 아니라 그래프의 상단에 제목을 찍는것입니다. 저 상태에서 scope를 더블클릭해서 보면


그냥 이렇게 뜨죠.. 이제 제목을 달아보죠.


표시된 부분의 선을 더블클릭하면 됩니다. 그러면


뭔가를 입력할 수 있는 곳이 나타나는 데요. 거기에 volt라고 하면 됩니다. 다시 시뮬레이션을 돌리고 scope를 확인해보면


제일 위에 volt라고 떠있죠...^^



이러고 마치면 너무 간단하니... 몇가지 더 이야기하죠..^^


scope창에서 위에 표시된 부분을 누르고


General에서 Number of axes의 숫자를 바꿔주면 scope의 입력 port가 숫자만큼 늘어납니다.


그리고 처음 이야기한데로, 각 선을 더블클릭해서 적절한 이름을 잡아주면 위와 같이 각각의 그래프에 제목(title)이 달립니다.^^
