PSpice의 사용법을 익히기 위해, 간단한 아날로그로 시뮬레이션하는법[[공학기초/Theory] - [PSpice] 1. 간단한 아날로그 회로 시뮬레이션 하기]과 간단한 디지털회로를 시뮬레이션 하는법[[공학기초/Theory] - [PSpice] 2. 간단한 디지털 회로 시뮬레이션 하기]을 익혔습니다. 이번에도 역시 PSpice의 간단한 사용법을 익히기 위해 아날로그와 디지털회로가 혼합되어있는 간단한 회로를 이용해서 PSpice의 사용법을 익혀보겠습니다. 이번에 예제로 드는 것은 간단한 발진회로입니다.
앞선 두 글에서 이미 간단한 사용법은 익혔으니
이런 회로한번 꾸며 보도록하죠. 7404, 7405, 7414, 74107과 저항하나 캐패시터 하나, OFFPAGELEFT 등은 라이브러리에서 알아서 찾아서 배치시키실 거라 생각합니다.
저 블럭... 간단하게 시작 스위칭을 걸어주는 블럭인데요.
Source라이브러리에서 STIM1을 가져오시면 됩니다. 그리고 더블클릭하셔서

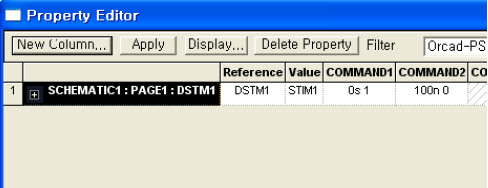

저렇게 입력합니다.
저 블럭은
파워에서 찾으시면 되는데, $HI라고 합니다.
시뮬레이션이 완료된 블럭입니다.
[PSpice] 03. 간단한 아날로그 디지털 혼합회로.pdf
현재 연달아 3개의 글을 올렸는데요. PSpice라는 툴을 처음 익히는데 필요하다 싶어서 간단히 회로를 꾸며본것입니다. 회로와 관련된 설명이 이 후 연재부터 할 것이니 지금은 그저 툴 사용법만 대충 익히도록 하죠. 구구절절하게 툴의 각 기능을 모두 설명해봐야 큰 효과도 없고, 또한, 공부하는 당사자가 이것저것 건드려 보는게 제일 좋은거니... 스스로 이것저것 하다보면 꽤 많은 걸 알게 됩니다. 이와 같은 글은 그저 살짝 가이드를 제시하는 거니까요.
다음번에도 툴 사용법을 조금 다루고, 그 후에는 R-L-C 회로 하나가 가지고 꽤 많은 이야기를 해볼것 같네요^^
