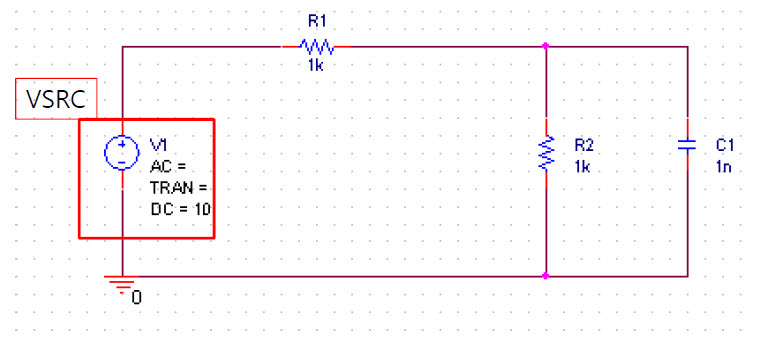

간단히 위와 같이 꾸미구요...

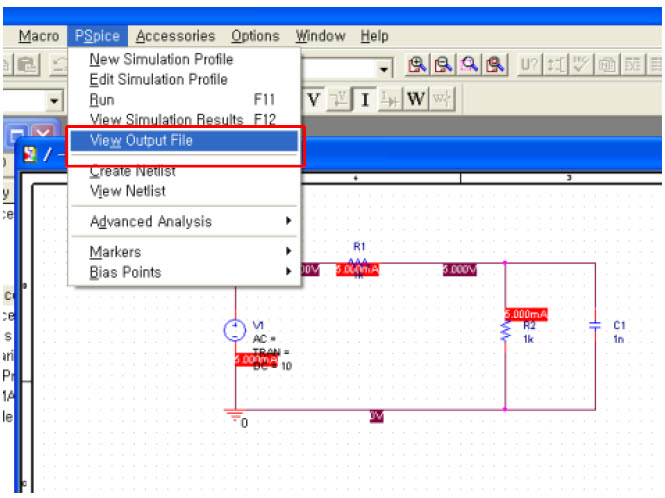

뭐.. DC10V 정도로 전압을 주고, 시뮬레이션을 수행한 후에 PSpice - View Output File


을 클릭하면

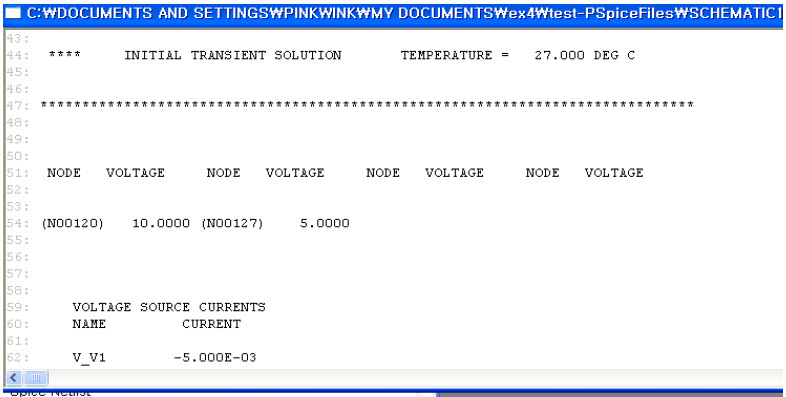

요런게 하나 뜹니다...



내용을 찬찬이 읽어보면 각 노드의 정의와 개략적인 결과가 문서로 나타납니다. 좀 더 자세히 관찰하고 싶다면, SPECIAL 라이브러이의 PRINT part를 가져와서



위와 같이 연결해주고 output화일을 관찰하면


이렇게 시간에 대한 수치가 나타난다는 것을 확인할 수 있습니다. 가져와서 엑셀같은 곳에서 작업하기 편할 겁니다.




위의 문서를 선택하면 simulation 설정창이 뜨는데요


민감도나 DC gain등도 선택가능합니다. 역시 시뮬레이션 수행후에


output 화일을 관찰하면 위와 같은 결과가 나타납니다.


근데.. 민감도는 어디 쓰는 걸까요???^^
