　（２）反射によって位相を変える？

　　　電気的に位相を変える方法には、前項の線路切り替え方式のほかに、反射による位相
　　変化を利用する方式と２信号の合成による方式が有ります。ここでは前者の反射による
　　位相変化を利用した方式を見てみましょう。
　　　反射による位相変化と聞いて　？？？　となってしまった方は、高校の物理の教科書
　　でも見てください。「光の反射・屈折」のところで反射と位相変化の説明が出てくるは
　　ずです。光と同様に電気信号も波ですから、どこかにぶつかれば反射して位相も変わり
　　ます。光の場合は媒質の境界面で反射を起します。それでは電気信号の場合は・・・。
　　そうです、インピーダンスが変化する所で反射を起します。

　　　先ずは、下図のように特性インピーダンス５０Ωの伝送線路の途中に色々なものを接
　　続し、反射を起させ、位相がどのように変化するのか見てみましょう。


    　　　　　　　

    　　　　　　　　　　図５−２６　位相の変化を調べてみよう


　　伝送線路の電気長は９０度（at 1GHz）とします。何も接続されていない時の通過位相
　　特性は図５−２７のようになります。電気長が90度ですから、1GHzで−90°になってい
　　ます（挿入位相＝90°）。


    　　　　　　　

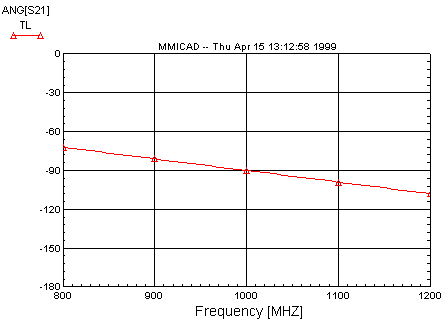

    　　　　　　　　　　図５−２７　伝送線路のみの通過位相特性


　　○コンデンサ（Ｃ）を接続　（伝送線路の中央に）

　　　　０pF，１pF，２pF，３pF，４pF，５pFと変化させた時の挿入移相・損失の変化を
　　　下図に示します。Ｃの値を大きくするに従って、挿入移相・損失共に大きくなってい
　　　ます。




    　　　　　　　　　　　　　　　図５−２８　伝送線路 ＋ Ｃ


　　
　　○インダクタ（Ｌ）を接続　（伝送線路の中央に）

　　　　100nH，30nH，10nH，5nH，3nHと変化させた時の挿入移相・損失の変化を下図に
　　　示します。Ｌの値を小さくするに従って、挿入移相は小さくなり、挿入損失は大き
　　　くなっています。




    　　　　　　　　　　　　　　　図５−２９　伝送線路 ＋ Ｌ


　　
　　○ Short Stub を接続　（伝送線路の中央に）

　　　　Short Stub の電気長を 90°，80°，70°，60°，50°と変化させた時の挿入
　　　移相・損失の変化を下図に示します。短くするに従って、挿入移相は小さくなり、
　　　挿入損失は大きくなっています。




    　　　　　　　　　　　　　　　図５−３０　伝送線路 ＋ Short Stub



　　○ Open Stub を接続　（伝送線路の中央に）

　　　　Open Stub の電気長を 0°，10°，20°，30°，40°と変化させた時の挿入
　　　移相・損失の変化を下図に示します。長くするに従って、挿入移相は大きくなり、
　　　挿入損失は大きくなっています。




    　　　　　　　　　　　　　　　図５−３１　伝送線路 ＋ Open Stub


　　伝送線路に接続する素子の値によって、挿入位相を調整できることが判って頂けたと思
　　います。しかし、大きな問題が一つ有ります。それは、挿入損失の悪化です。伝送線路
　　にＬ，Ｃ，Stubのようなリアクタンス素子を接続したことによって反射（ミスマッチ）
　　が起こり、損失が大きくなっています。もちろん入出力のインピーダンス特性も悪化し
　　ています。挿入損失や入出力のインピーダンスを悪化させずに位相を変えるには。。。

　　その解決策の説明は次項で。
　　
