오늘은 PSpice에서 전압을 변화시켜가며 결과를 확인하는 유용한 기능에 대해 이야기를 해볼려고 합니다.
그냥 연습용으로 위와같이 회로를 꾸며보죠.. 그리고
시뮬레이션 환경에서 위에 표시된데로. DC Sweep을 선택합니다. 그리고 변화시킬 소자를 선정하고, 범위와 간격을 설정해줍니다.
그러면 위와 같은 전압변화에 따른 결과를 얻을 수 있습니다. x축이 시간이 아니라 전압이라는 것을 확인하세요^^
이번엔 뭐 위의 회로로 한번 꾸며보구요
AC Sweep을 수행하는 거죠^^ AC니까 당연히 주파수를 입력으로 줍니다.
그리고, 위와 같이 Markers - Advanced 에서 이득곡선과 위상곡선을 선택합니다.

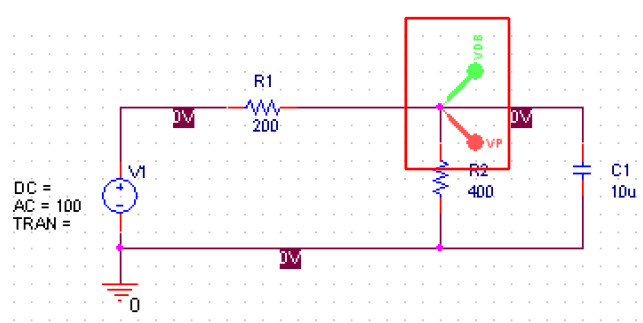

위의 지점에 marker를 두시고

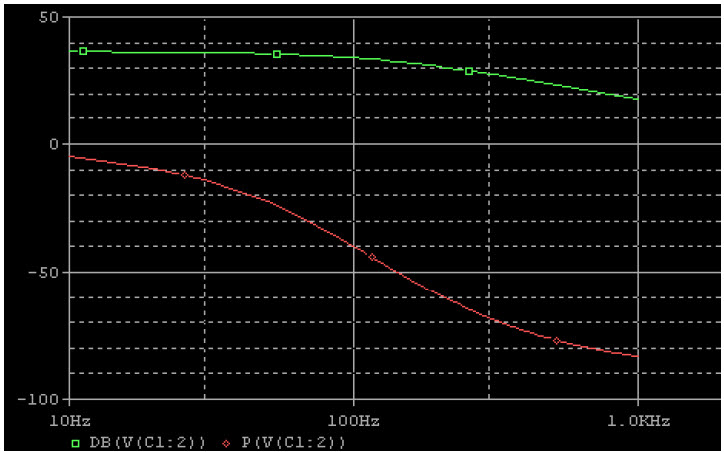

이런 결과를 얻을 수 있습니다. 근데 어라.. 좀 이상한걸.. 하시는 분들은 x축을 확인하시면 일정한 간격이라는 것을 알 수 있죠.. 흔히 보는 bode선도처럼 할려면
축설정에서
scale을 log로 변경하세요
그러면.. 회로의 모양에서 흔히 보는 그래프를 얻을 수 있습니다.
간단히 이번엔 위와같이 표현하구요
AC Sweep 설정하시고

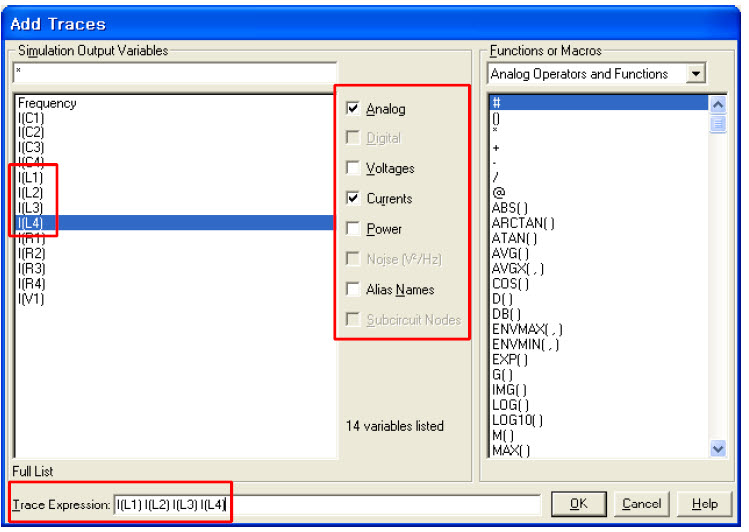

위 전류를 다 선택하시면
이런 결과도 확인하실 수 있습니다.
