Q u a d r o c o p t e r


I. 무인항공기 (UAV)의 필요성


무인항공기는 사람이 작업하기에 위험하거나, 혹은 단순한 작업의 반복이 아주 많을 때, 그 가치가 높다. 그러므로 군사용으로 적 타격 혹은 적 정찰에 적합하고, 또한 넓은 지역에 농약을 살포한다던지 기상예보를 위한 관측 등의 분야에서도 그 활용범위가 넓다.

II. 기존의 비행체를 무인화 하기.





 위 그림에서처럼 날개가 달린 비행기는 그 제어가 쉽다는 장점이 있지만, 어떤 한 지점위를 오랫동안 있기 위해서는 꽤 넓은 공간을 선회해야하는 단점이 있다. 반면에 헬리콥터는 제자리 비행이 가능하여 작업영역의 선정에서 비행기보다는 유리하다.



그러나 헬리콥터는 무인제어를 하기 위한 알고리즘을 생각하는 입장에서는 그 구동원리가 상당히 복잡해져서 수학적 모델을 얻는 것이 아주 힘들며, 여러 불확실한 환경에 적응하기가 힘들다는 단점을 가지고 있다.


III. 쿼드로콥터의 필요성

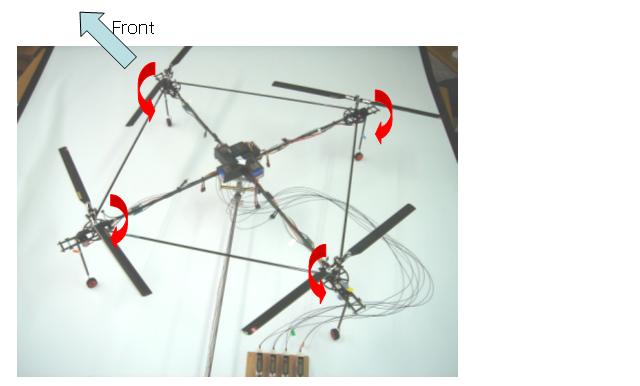

쿼드로콥터는 위 그림처럼 네 개의 블레이드를 마주보는것끼리 같은 방향으로 인접한 것은 역방향으로 회전하게끔 연결한 사각형모양을 하고 있다. 화살표방향을 정면이라고 한다면, 전체 블레이드의 속도를 변화시키면 기체의 상승,하강을 일으킬 수 있고, 앞,뒤 블레이드의 속도를 달리하면, 정면쪽 방향을 X축이라 하면, Pitch Moment를 일으키며, 좌,우 블레이드의 속도변화로 Roll Moment를, 동시에 좌,우와 앞,뒤를 쌍으로 속도변화를 일으키면, Yaw Moment를 일으킬 수 있다.  즉,쿼드로콥터는 그 동작원리가  기존의 헬리콥터에 비해 너무나 간단하여 제어를 용이하게 할 수 있어서 비행기가 가지고 있는 장점을 가질 수 있다.

  쿼드로콥터는 네 개의 블레이드가 달린 헬리콥터라는 의미로 Quadro Rotor type Helicopter의 합성어이다. 쿼드로콥터의 명칭 꽤 많은데, 가장 많이 쓰는 명칭은 쿼드콥터, 쿼드로콥터이다. 영어로는 Quadcopter, Quadrocopter, Four-Rotor flying robot 등이며 간혹 쿼드콥터를 만드는 제작사의 제품명으로도 불리기도 한다. 드라곤플라이어(Dragon Flyer) 등. 아래는 그중 조종기로 조종하는 것중 유투브의 동영상 하나를 소개한다. 2007년 8월25일에 올라온 동영상이며 마이크로드론스라는 독일 회사의 제품이다. 꽤 좋은 비행성능을 보이고 있음을 알 수 있다.
