　　　１GHzで 90°の移相量を持つ移相器の例を図５−３９に示します。また、この回路の
　　シミュレーション結果を図５−４０に示します。グラフ中、P_ON は PINダイオードが
　　ＯＮの時の特性を、P_OFF はＯＦＦの時の特性を表します。また、位相のグラフ中の
　　ANG[PS]の特性は、ＯＮとＯＦＦとの位相差（ＯＦＦ時を基準にした）、つまり移相量
　　を表しています。


    　　　　　　　　

    　　　　　　　　　図５−３９　Hybrid Coupled Type 移相器



    　　　　　　Phase
    　　　　　　Loss
    　　　　　　VSWR

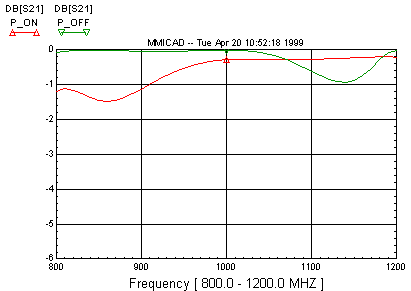

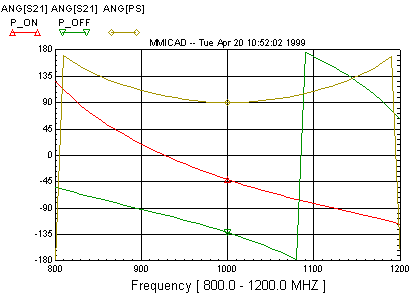

    　　　　　　　　　　　　　図５−４０　移相器の特性


　　　まず、Hybrid の動作について簡単に見てみたいと思います。図５−４１のように、
　　構成する各枝の長さがλ／４の Hybridを 90°Hybridと呼びます。また、Hybrid は
　　Branch-Line Couplerとも呼ばれます。図５−４１に示す Hybridの特性を調べてみま
　　しょう。図５−４２に挿入損失，挿入移相の各特性を示します。
　　　Port１から入力された信号はPort２と３に半分ずつ分割され出力され、Port４には
　　出力が現れていません。また、Port２と３の出力には９０°の位相差があります。
　　　　　（ Hybrid は、３ｄＢカップラーとして良く用いられます。）


　　　　　　　　　　

    　　　　　　　　　　　　　図５−４１　Ｈｙｂｒｉｄ


  　

    　　　　　　　　　　　図５−４２　Ｈｙｂｒｉｄの特性（その１）


　　　それでは、Port２，３をオープン，ショートにしたらどうなるでしょうか？ Port４
　　の出力を見てみます。図５−４３に挿入損失，挿入移相特性を示します。オープンでも
　　ショートでもPort４に信号が伝達されています。それも、中心周波数では全て伝達され
　　ています。オープンとショートで最も違うのは挿入移相で、１８０°違っています。


  　

    　　　　　　　　　　　図５−４３　Ｈｙｂｒｉｄの特性（その２）


　　　これってもしかしたら。。。そうです、Port２，３に接続されるリアクタンスを変化
　　させてやれば、位相を制御できそうです。そこで、図５−３９の移相器で Hybrid に接
　　続されている、PINダイオードとラインで構成される回路の特性を見てみましょう。
　　　図５−４４に示す１PORT回路としてその反射特性を見てみます。図５−４５にシミュ
　　レーション結果を示します。チョットわかりづらいですが、中心周波数の1GHzでほぼ共
　　役の関係になっています。位相特性を見るとハッキリとわかります。ＯＮの時の反射位
　　相は約−135°でＯＦＦの時には約＋135°になっています。Loaded Lineと同様に、共
　　役になっていることによって、ＯＮ／ＯＦＦの切り替えをを行い位相を変化させても、
　　中心周波数付近で挿入損失特性，インピーダンス特性の悪化が起こりません。挿入移相
　　のみが大きく変化し、移相器として動作します。

　　　　　　　　　　　　　　　

    　　　　　　　　図５−４４　Hybrid Coupled 型移相器の部分解析


  　

    　　　　　　　　　　　　　図５−４５　移相器の部分特性

　
　　　Hybrid Coupled Type 移相器についてもっと詳しく知りたい方は、マイクロ波回路
　　の本をご覧ください。Hybrid については、後でまた詳しく説明いたします。

　　次項では、移相器の最後として、２信号を合成するタイプの説明を簡単に行います。
