원본은 요런 물건입니다.











최근에 이것저것 주문하면서 관련부품을 같이 주문해뒀다가



쉬는 날 작업해 봤습니다.

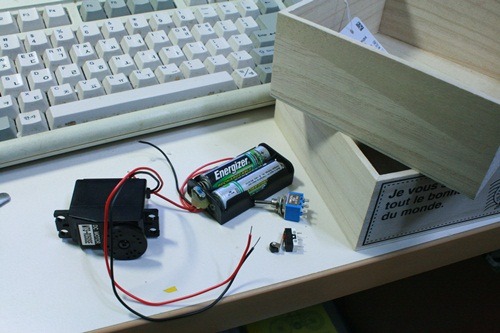

실질적으로 필요한 부품은 저게 다입니다. 배터리 홀더, 서보형 DC모터, 마이크로스위치, 2단 6p 토글스위치, 케이스.

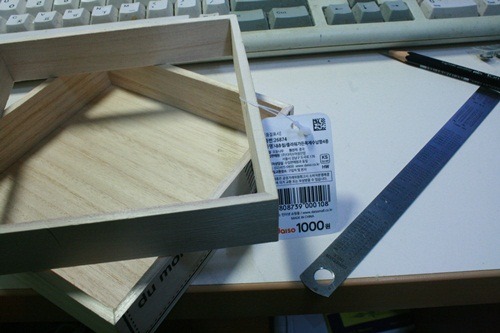

다이소에서 산 1000원짜리 나무상자입니다. 뚜껑달린 적당한 녀석이 없어서 저걸 2개 샀네요



자를 높이를 정해서 연필선을 그었습니다.















칼로 여러번 긋다 보면 잘라집니다. 매우 여러번...













나머지 한개도 자릅니다.















그리고 잘라낸 두개중 한개를 또 반으로 자릅니다.

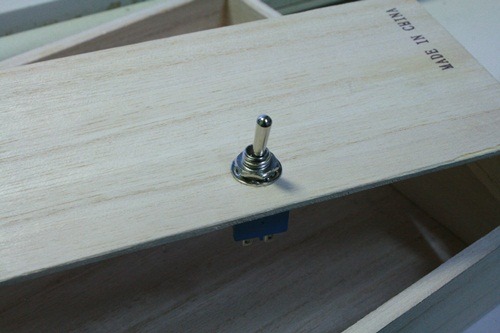

토글 스위치를 고정해 주고요.

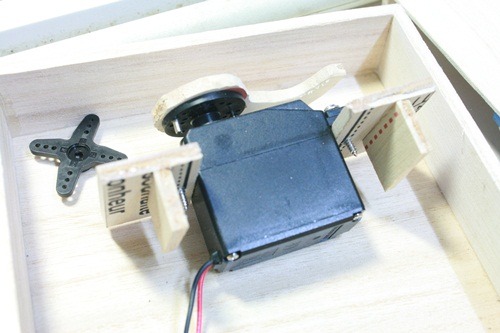

잘라낸 나무조각을 또 잘라서 부품으로 사용합니다.





























(클릭하면 확대)

배선도입니다. 대충 보면서 만들다 보니 삽질을 좀 했네요.



마이크로 스위치 접점 3개 중 당연히 가운데가 공통인줄 알았더니 아니더군요

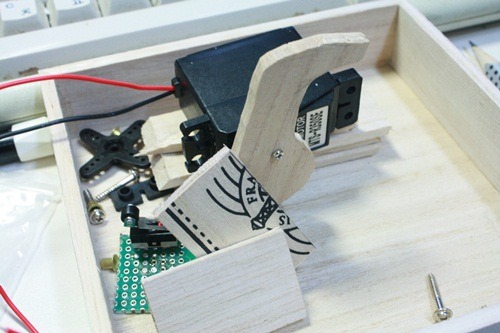

고정하기 전 손으로 껐다켰다 하며 확인해보는중입니다.















됐다 싶으면 순접으로 고정합니다.



작은 경첩이 필요한데 저는 오래전에 RC용 미니경첩을 사둔 게 있어서 사용했습니다.
