드릴 프레스 설계와 기어 프린팅.

2015.11.19 15:38

크리에이티브 커먼즈 라이선스

드릴 프레스가 필요한 일이 생겼습니다.

간단한 구멍은 그냥 드릴로 뚫으면 될 일인데 이번엔 수직으로 약간 깊게 뚫어야겠더군요.

제대로 된 드릴프레스를 살 정도로 엄청 필요한것도 아니고,

사용 빈도가 높지도 않을 것 같아

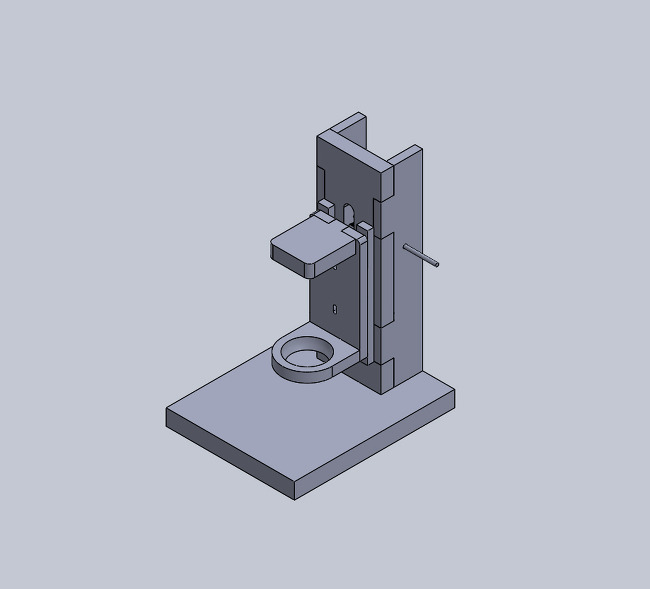

위와 같은 형태로 드릴 프레스를 만들어 보려고 합니다.

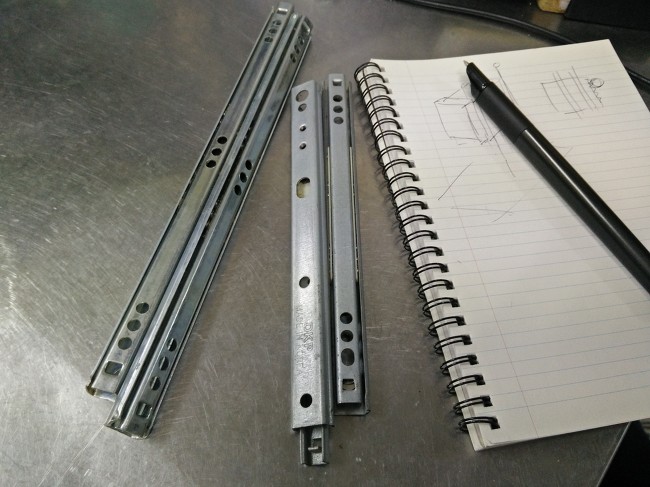

예전에 목재 CNC 만들어보려고(했으나 실패한) 구입했던 가구용 레일을 찾았습니다.

역시나 유격이 좀 있지만.. 드릴프레스에선 그냥 저냥 쓸만할 것 같습니다.

주 프레임은 목재로, 기타 몇몇 부품은 프린팅해서 조립할 생각입니다.

처음 사진처럼 옆에 레버를 붙여 내리기만 해도 되는데

전에 구입해놓고 쓸일이 없었던 기어제작 프로그램이 생각나 한번 적용해 봤습니다.

이곳에서 판매하는 프로그램이고 온라인 프린팅은 무료로도 지원합니다만

제대로 쓰려면 오프라인에서 사용 가능한 유료(26$) 프로그램을 구매해야 합니다.

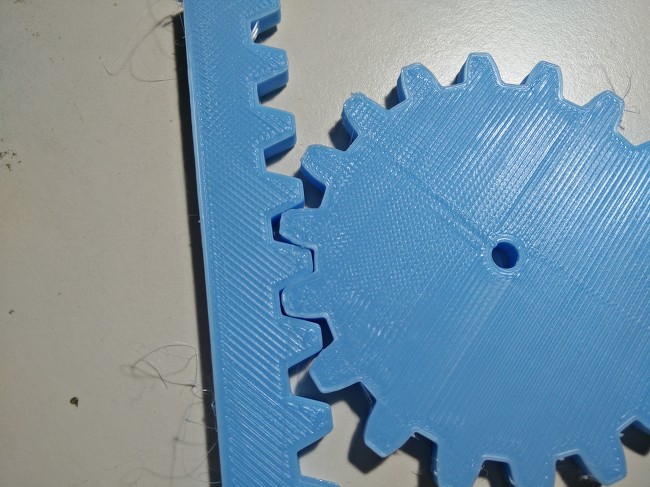

테스트 프린팅해서 끼워봤더니 역시 출력오차 때문에 기어의 이가 약간 뜹니다.

프로그램에서 기어간의 유격을 조절할 수 있어 조정하고 다시 출력해 봤습니다.

이번엔 잘 맞는군요.

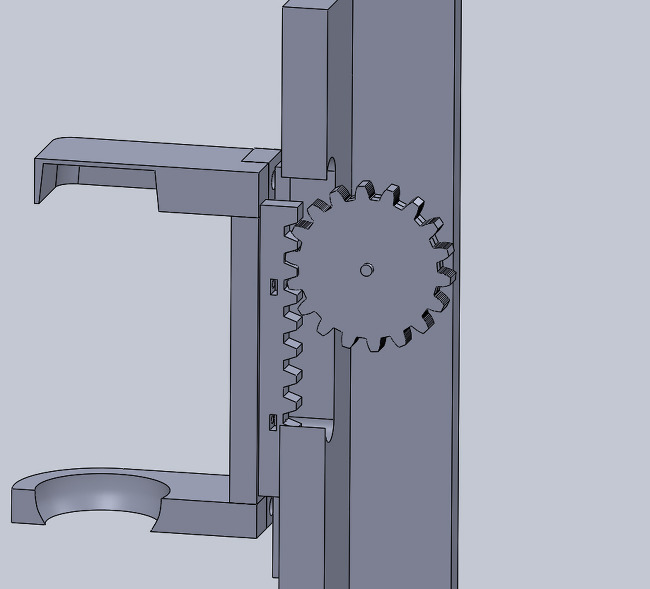

대략 이런 모습으로 적용이 될 것 같습니다.

그냥 프레임 옆에 레버 걸고 내려도 될 것 같아 굳이 이렇게 만들 필요 있을까 싶기도 해서

아직 결정을 확실히 못 내렸습니다.
