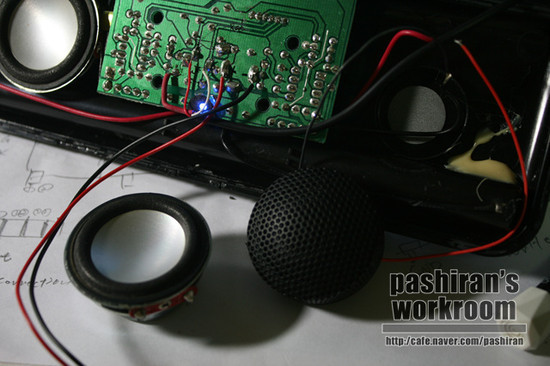

디바이스 마트에서 싸게(3500) 구입한 스피커가 있어서 호기심에 한번 달아 보았더니...



와 이거 원래 스피커보다 볼륨도 커지고 그러면서도 음질은 더 좋아졌습니다.























블투 모듈에 원래 달려있던 마이크가 좀 이상해서 다른걸로 달아서 테스트해봤으나



여전히 안됨. "여보세요" 하면 "여..." 밖에 안들립니다.



뭐 어차피 스피커로 쓸거니 상관없겠죠.

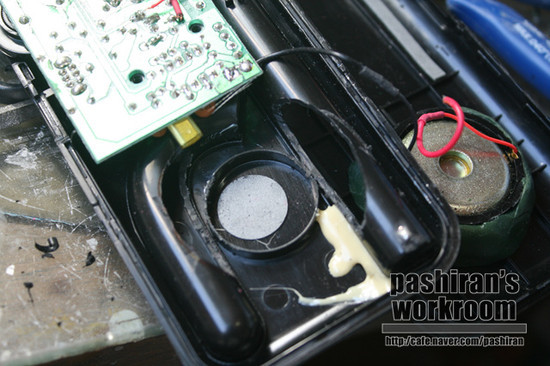

스피커가 바뀌었기에 자리를 확보해 줍니다. AA 건전지 들어가는 구멍과 저음용 hole 이 날아갔습니다.



저음 효과는 거의 느끼지 못했기에 신경쓰지 않았지만 AA 배터리 포트는 살리고 싶었는데 아쉽네요.























예전 리튬배터리 충전용으로 만들었던 자작 PCB 를 서랍 구석에서 찾아내어 달아줬습니다.



24pin 핸드폰 표준 충전기로 배터리를 충전 가능합니다.





















블루투스 모듈을 에폭시 퍼티로 고정했고요.



















애초에는 블루투스 모듈용 배터리를 제거하고 스피커용 배터리에서 전원을 따오려 했습니다만



블루투스 모듈이 통신할 때 노이즈를 너무 심하게 발생시키더군요.



결국 다시 분리해서 따로 배터리를 달아주고



충전잭을 스위치로 분기해서 구별해서 충전 가능하도록 만들었습니다.

(왼쪽으로 놓고 충전하면 블루투스 배터리가 충전되고 오른쪽은 스피커용 배터리 충전)



이리 했다가 저리 했다가 계속 수정하는 바람에 납땜만 서너시간 했네요.





블루투스 모듈에서 받은 스테레오 신호를 그대로 회로로 보내지만



뒷면 스테레오 잭과 5v 입력도 살아있기에 유선으로 들을 수도 있습니다.





















뒷면을 대충 사포질하고 페인트칠했습니다.



건조하고 나면 컴파운드질을 조금 해서 가장자리 경계를 없애야 겠습니다.

















배터리도 케이스에 넣어서 붙일까 하다가..



어차피 작업중에 들으려는 거라 그냥 테이프로 붙여놓으려 합니다.













간만에 즐겁게 만들어본 DIY 였습니다.





































M4655 핸드폰으로 음악 재생하면서 블투스피커로 듣고 동시에 녹화한 영상입니다.









'Completed > Bluetooth Speaker' 카테고리의 다른 글

블루투스 스피커 만들기 2 [완성]  (1) 2011.09.10
블루투스 스피커 만들기 1  (0) 2011.09.10
Posted by pashiran
크리에이티브 커먼즈 라이선스
Creative Commons License

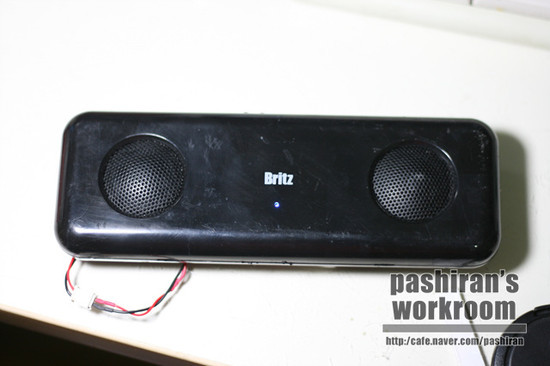

요런 스피커(검정색)을 작업실에서 작업할 때 사용중입니다.



보통 핸폰 DMB 라디오 틀어놓고 음악들으면서 작업하지요.



그런데 그러다 보면 좀 선이 복잡합니다. DMB 청취시는 핸드폰 배터리를 매우 많이 먹기 때문에



충전기를 꽂아야 하고 그러려면 이어폰 연결 젠더를 꽂을수가 없습니다.

















그래서 이어폰 연결도 되고 충전도 되는 듀얼 젠더를 꽂아야 합니다.









그리고 저 젠더에 연결한 선을 스피커로 연결하고,



다시 스피커용 전원선도 연결해야 하죠.





그러니까 핸드폰과 스피커 갖다놓고 쓰는 선이



핸폰 충전코드, 핸폰-스피커 연결코드, 스피커 전원선 3가닥이고



어댑터는 2개나 필요합니다.



어차피 고정해놓고 쓰긴 하지만 좀 많이 번잡스럽죠



그래서







이런게 있으면 참~ 좋겠습니다만





















이거 살돈에 조금만 보태면 아이폰 사겠네요.

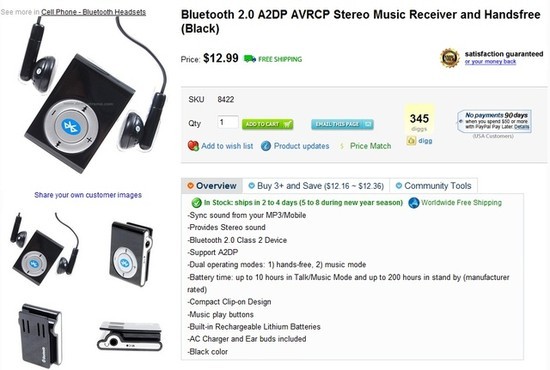

그런데 집에 이런게 있습니다.



http://www.dealextreme.com/details.dx/sku.8422







페이팔 수수료 포함해도 대략 1.6만원에 구입할 수 있는 저렴한 가격에다 무료배송에



별도의 이어폰을 사용한다는 조건이긴 하지만 음질도 꽤 괜찮게 나오죠.



디자인이 아이팟 짝퉁이라는 치명적 단점만 빼면 가격대 성능비가 아주 좋은 녀석인데



한동안 들고다니지 않은 이 녀석을 이용해서 블투스피커를 만들어볼까 하는 생각을 하게 되었습니다.





















무선스피커에 전원이 연결되면 별 의미가 없죠.



전기자전거용으로 구매했다 실패해버려서 잉여가 되어버린 리튬폴리머 배터리 4550mA 짜리와



스피커, 블투수신기를 준비합니다.

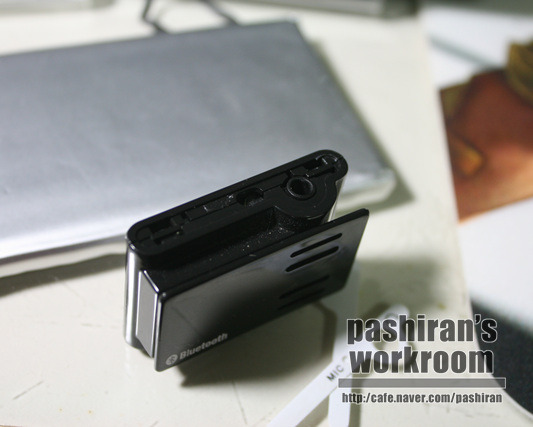

블투모듈은 분해가 간단합니다. 위아래 떼고 열면 탁 열리네요.























반면 스피커는 아무리 봐도 볼트가 없길래



아... 이거 고생좀 하겠는걸 했는데 역시나 잘 열리지 않았습니다.



보통 저런 부품의 접합은 3가지 방식이더군요. 볼트결합이거나 걸림쇠 방식이거나, 본딩이거나.



볼트결합이 당연히 제일 풀기 쉽고



걸림쇠 방식도 한쪽을 일자 드라이버로 열거나 때려주면 쉽게 열립니다만



본딩 방식은 말 그대로 본드로 붙여놨거나 초음파 용착으로 붙여놓은 것들이라 상당히 안 열립니다.



접합면을 세로로 세워놓고 망치로 땅땅 치다 보면 열리긴 합니다만..



케이스의 손상은 피할 수 없습니다.

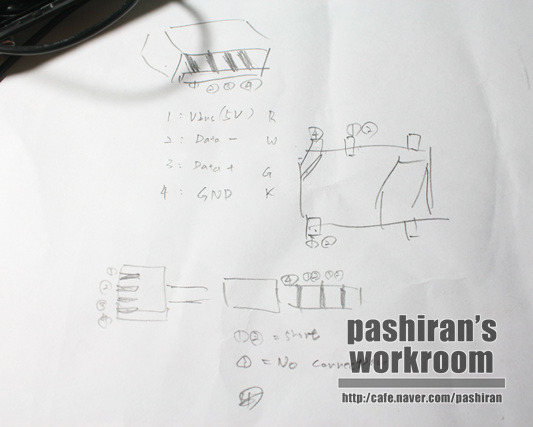

혹시나 해서 블투 모듈(4극 입력) 케이블의 배선도를 체크해 놓는 중입니다.



별 필요는 없을 것 같고 배터리는 스피커와 공용으로 사용하면 될 것 같네요.

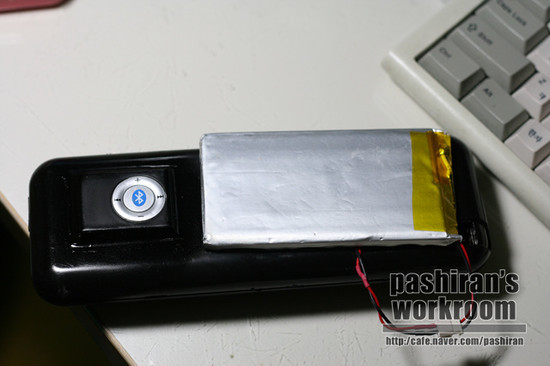

테스트 연결해놓고 한번 틀어봤습니다.













핸드폰으로 블루투스 음악전송하면서 동영상 찍었습니다.



음질이야 뭐 2만원도 안되는 스피커에 블루투스로 연결한 거라 좋지는 않습니다만



잘 만들어 놓으면 쓸만할 것 같습니다.
