점점 취미의 방향이 전자회로 제작에 중점을 두게 되면서 납땜을 많이 하다 보니

꼭 필요한 물건중 하나가 PCB 홀더였습니다.


별것도 아닌 물건이 더럽게 비싸

디바이스마트에서 싼 물건을 하나 사 봤지만 무지 불편해서 없으니만 못한 물건이었고

불편한 대로 테이프로 책상에 기판 붙여놓고 납땜하다가 구독중인 RSS 어딘가에서 나무판에 사무용 집게를 나사못으로 고정한

완전 간단한 형태의 PCB 홀더를 보고 따라서 만들었더니

단순하면서도 편리하고 좋더군요.



그러다가 이제는 납 연기 맡는게 너무 싫어져서

제품을 봤더니 허걱

모터하나 필터하나 스위치 하나 들은게 뭐이리 비싸;;

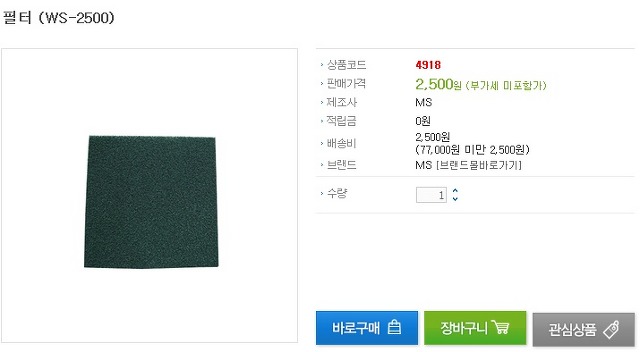

그런데 필터는 싸더군요.

결국 한장 구매하고...

작업 시작.

재료는 언제나 그렇듯 포맥스.

한변이 96mm 인 팬입니다. 컴퓨터 좀 만져본 분이시라면 남는 팬 한두개씩은 꼭 있죠.

기본 형태.

하는김에 PCB 홀더랑 겸용으로 만들자! 하고 마음먹었습니다.

저 돌출된 부분에 나사못으로 집게를 하나 고정시켜주면 됩니다.

어댑터 하나 끼워도 되지만

좁은 책상에서 어지럽게 선이 왔다갔다 하는게 싫어서 배터리로 무선화시켰습니다.

컴퓨터용 팬은 12V 라서 일반 전지로 전압 맞추려면 좀 귀찮은데

저는 배터리로 이것저것 하다 보니 남는 쓸만한 물건들이 꽤 많아서 꺼내봤습니다.

리튬폴리머와 PCM과 배터리 잔량표시계..

사진에는 없지만 3cell 충전기가 있어서 충전용 커넥터도 같이 조립할 계획입니다.

배선도는 딱히 소개하지 않겠습니다.



배터리 잔량표시계는 그냥 노출시키고 양면테이프로 붙여놨고요.

잘 빨려들어가고 냄새도 하나 없으니 만족 ^.^
