전에 포스트를 올렸던 MRC-3000을 이용해
자동으로 일정 간격을 두며 사진을 찍는 기계를 만들었습니다.

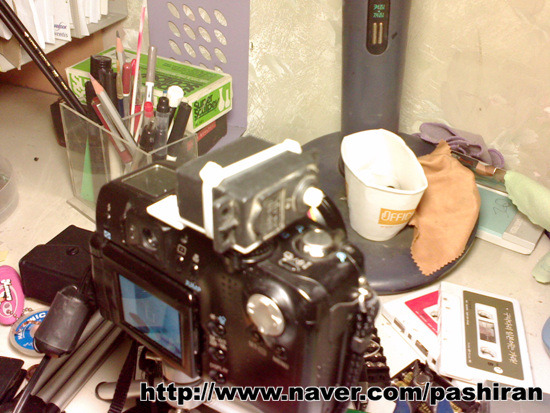

구조는 매우 단순합니다. 프라판과 서보모터, 케이블타이 뿐이로군요.
아랫면의 모습

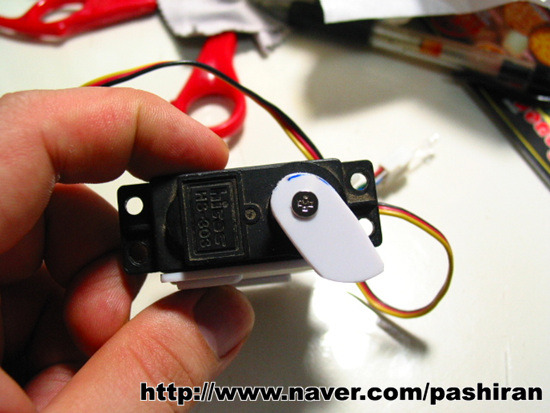

서보혼이 없어서 프라판을 깎아 만들었습니다.
프라판이 위쪽 플래쉬 마운트에 꽂아지도록 되어 있습니다.
요렇게 셔터가 눌러집니다.
(핸드폰으로 찍은 동영상인데 인코딩이 잘못됐는지 위쪽에 검은줄이 나오네요)
5초 간격으로 5장씩 찍는 모습
위 동작의 소스코드입니다(로보베이직)
MOTOR 1
SPEED 5
SPEED 5
DIM wait_time AS INTEGER '각 사진 사이의 간격(초)
DIM pic_number AS INTEGER '사진 찍을 숫자
DIM a AS BYTE
DIM b AS BYTE
DIM pic_number AS INTEGER '사진 찍을 숫자
DIM a AS BYTE
DIM b AS BYTE
wait_time=5
pic_number=5
pic_number=5
DELAY 3000
GOSUB takepicture
GOSUB takepicture
FOR b=1 TO pic_number
FOR a=1 TO wait_time
DELAY 1000
NEXT a
DELAY 1000
NEXT a
GOSUB takepicture
NEXT b
NEXT b
MOVE ,10
WAIT
END
WAIT
END
takepicture:
MOVE ,116
MOVE ,140
DELAY 2000
MOVE ,116
RETURN
테스트 후 이상이 없어서 프로그램의 수치를 바꾸고 창가에 세팅했습니다.
이제 기다림.
