이번에도 ALTOIDS 캔입니다.

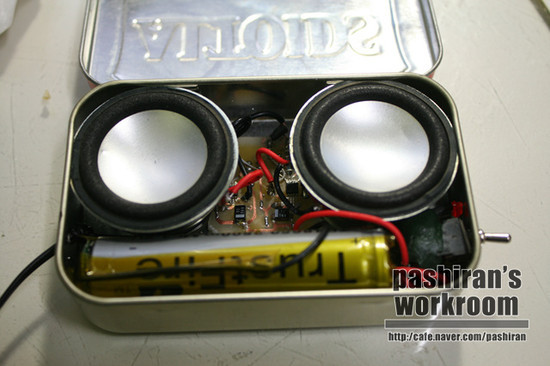

뚜껑오픈샷
충전용 mini-usb 단자, 전원스위치, 전원 LED입니다.
요만한 크기에 상당한 출력과 음질을 보여줍니다.
아이폰 독 만드느라고 부품박스 뒤적이다가 나온 부품 몇개를 ALTOIDS 케이스에 집어넣어 봤더니
은근히 딱 맞아들어가길래 한번 만들어 봤습니다.
휴대용 스피커 개조하고 나온 스피커( http://pashiran.blog.me/90075903156 ) 와
샘플로 만들어봤다가 충전표시 LED가 있는 MCP73831 회로에 밀려 서랍속에서 썩어가던 MAX1736 리튬이온 충전회로,
충전 드라이버 용으로 넉넉하게 구매했던 비보호 18650 배터리를 사용했는데
토글 스위치라서 가방속에서 뒹굴다 스위치 켜져 배터리 방전될까봐 PCM도 같이 납땜했습니다.
만물상닷컴 에서 싸게 구매했던 이어폰 하나 잘라서 커넥터 사용(커넥터 값이나 이어폰 값이나 비슷했음)
아이폰 독 용으로 여러개 에칭 떠놓은 TPA6211 앰프 회로를 사용했습니다.
소리가 이상하게 안나와서 회로를 보니 앰프회로에 smd 콘덴서 한두개가 납땜이 안되어 있던것을 빼면 한방에 끝났네요.
예상보다 소리도 잘 나오고 볼륨도 빠방해서 하루종일 써봤는데 참 좋네요.
더 손댈 부분이 없지만 이어폰 커넥터를 케이스 안으로 접어서 수납 가능하게 가장자리에 슬롯을 하나 파야 할 것 같고
음악을 들을때는 뚜껑을 열어야 하기 때문에 뚜껑에 스피커 부분만 원형으로 커팅을 하려 했으나
그냥 뚜껑열고 듣는것도 나쁘지 않아서 그냥 둘까 생각중입니다.
