<모든 사진은 클릭시 원본으로 보입니다>

일단 어느정도 형태를 잡아놓으려고 조립에 들어갔습니다.

제가 구입한 프린터는 Kossel 800이라는 모델인데

설명서나 조립기는 구글링을 해도 나오지 않습니다. 아마도 제가 첫번째가 아닐까 합니다.

Kossel의 한 종류이기 때문에 http://reprap.org/wiki/Kossel 의 자료를 많이 참조했습니다.

조립설명서가 몇가지 있는데

http://www.think3dprint3d.com/3D-Printer-Kits/Kossel-Mini-3dPrinter-Kit/#tab-product-tab3

의 것이 그나마 조금 비슷하더군요.

하지만 많은 도움이 되지는 않고 그냥 형태를 보고 조립하다 보니 큰 문제 없이 조립이 됩니다.

사용된 공구는 육각 렌치 세트와 라디오 펜치, 순간접착제 입니다.

일단 볼트와 너트를 찾기 쉽게 종류별로 분류해놨습니다.

삼각형 프레임은 위와 같은 모양으로 조립됩니다.

미리 볼트와 너트를 끼워야 조립하기가 쉽습니다.

스프링 와샤를 끼울 경우, 오른쪽 볼트처럼 하시면 됩니다.

스프링 와샤에는 풀림 방지 효과가 있습니다.

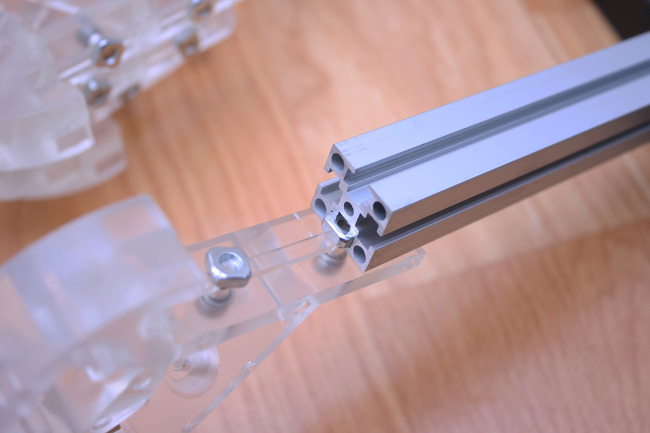

그리고 짧은 프로파일을 위와 같이 슬라이드 시켜 끼우면 됩니다.

3세트 만듭니다.

플라스틱 부품에는 위/아래가 있으므로, 형태를 잘 보고 같은 방향으로 조립해야 합니다.

이렇게 끝을 살짝 걸치면서 돌아가면서 밀어주면

이렇게 조립이 됩니다.

왼쪽은 기본 포함된 육각렌치이고 오른쪽은 제가 갖고있는 육각렌치입니다.

기성품인 육각 렌치로는 조일 수 없는 부분이 있어 왼쪽의 번들 육각렌치가 꼭 필요합니다.

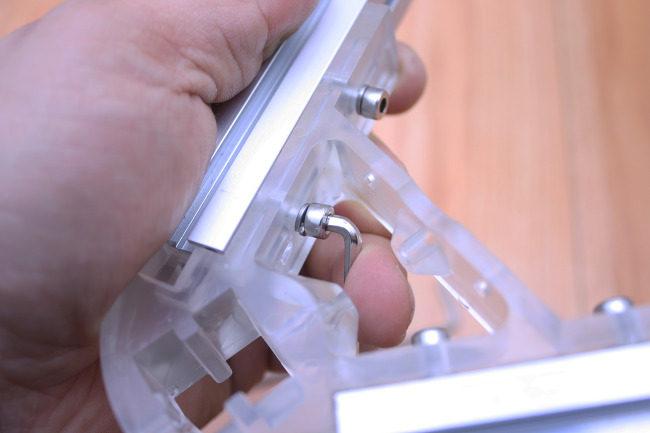

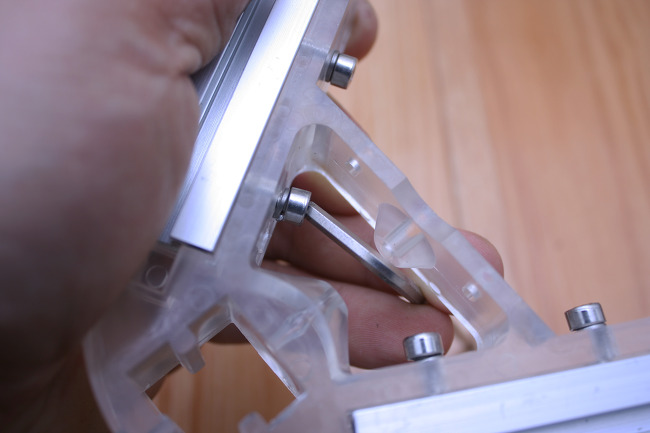

안쪽의 볼트를 기존 육각렌치로는 조일 수가 없습니다.

포함된 짧은 육각렌치로 조여야 합니다.

플라스틱 연결부는 위와 같이 볼트 구멍이 한쪽으로 치우쳐져 있고 반달형으로 패인 부분이 있습니다.

1개의 삼각형 프레임을 만들 때, 저 방향이 모두 한쪽으로 일치해야 합니다.

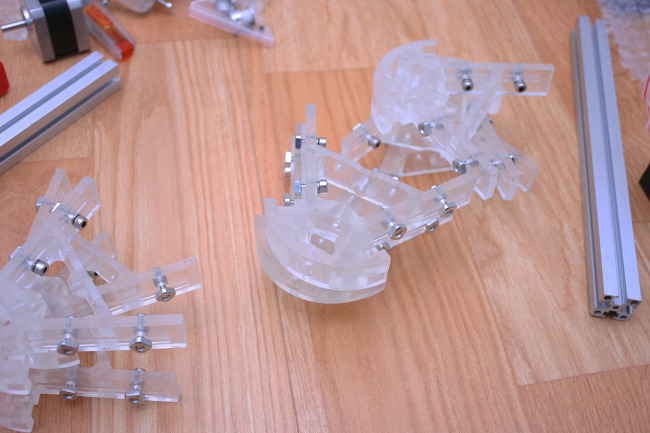

이렇게 3세트를 만들어 줍니다.

이걸로 50%쯤은 조립이 끝난 거나 다름없습니다.

프레임이 아래쪽에 2개 들어가는데, 위와 같이 파인 부분이 마주보도록 배치합니다.

파인 부분에 스텝모터를 맞춰 조립합니다.

***  스텝 모터를 먼저 플라스틱 프레임과 조립하고 프로파일을 조립해도 됩니다.

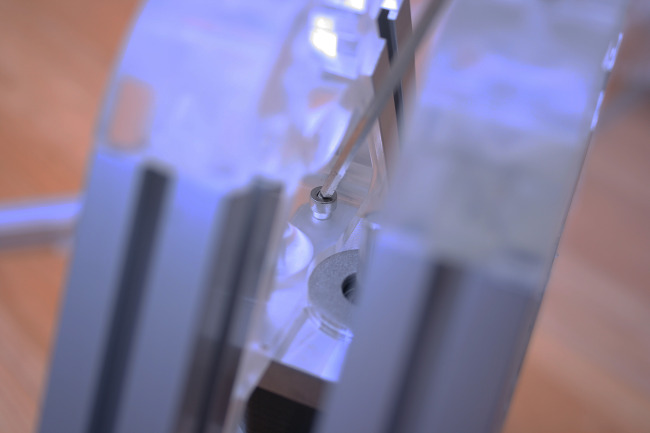

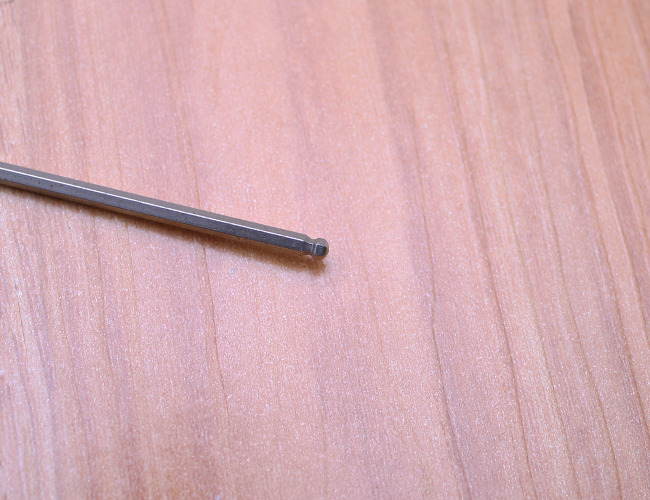

이 부분이 조금 문제가 있는데, 육각 렌치가 위와 같이 볼형으로 되어 있어야 조립이 가능합니다.

싸구려 육각 렌치의 경우 저런 부분이 없이 그냥 각져있는데 그럴 경우 조립이 난감합니다.

저 볼트를 조이려면 머리가 짧은 육각렌치를 쓰거나

저것처럼 끄트머리가 동그란 육각렌치로 조여야 합니다.

하지만 저 볼트 사이즈에 맞는 짧은 육각렌치는 포함되어 있지 않으니 참조하시기 바랍니다.

하단 프레임을 조립한 후에는 긴 프로파일을 끼울 수 있습니다.

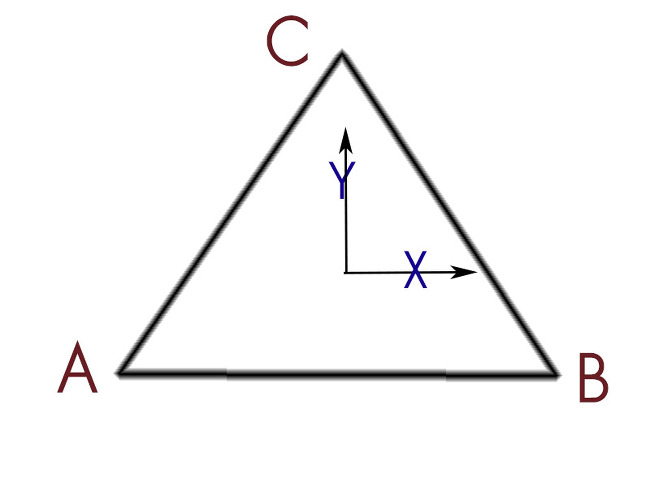

** 모터의 순서에 따라 XY 좌표가 정해집니다.

모터 3개를 ABC 라 하고 이를 RAMPS 보드의 XYZ 에 순서대로 꽂으면 됩니다.

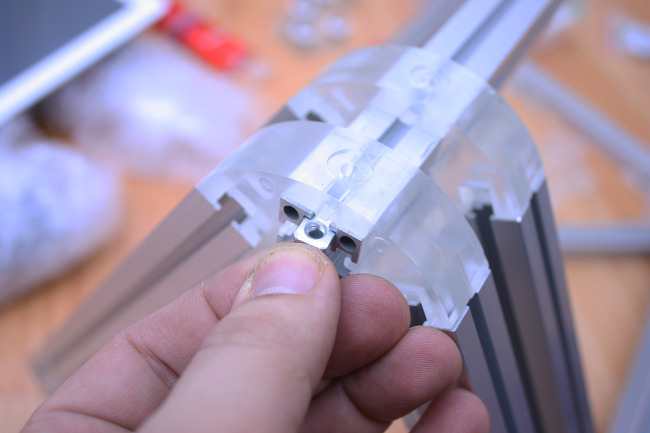

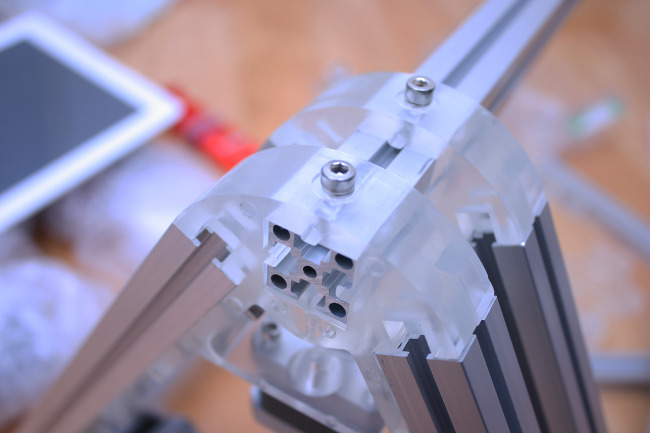

너트를 아래에서 끼우고, 볼트로 조립합니다.

저는 이 볼트를 꽉 조이지 않고, 조립시 바닥이 긁히는 것을 막기 위해

프로파일을 플라스틱 약간 안쪽으로 밀어넣고 살짝 조여서 임시고정했습니다.

사실 지금 끼울 필요는 없지만 한번 끼워봤습니다.

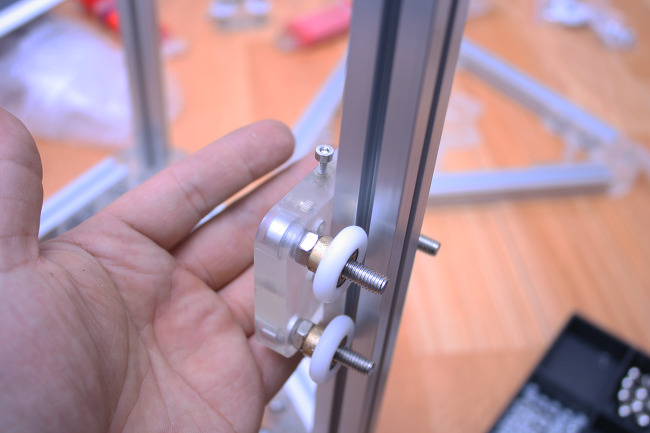

사진처럼 작은 볼트가 위로 올라와야 합니다.

저 볼트로 리밋 스위치를 누르도록 되어 있습니다.

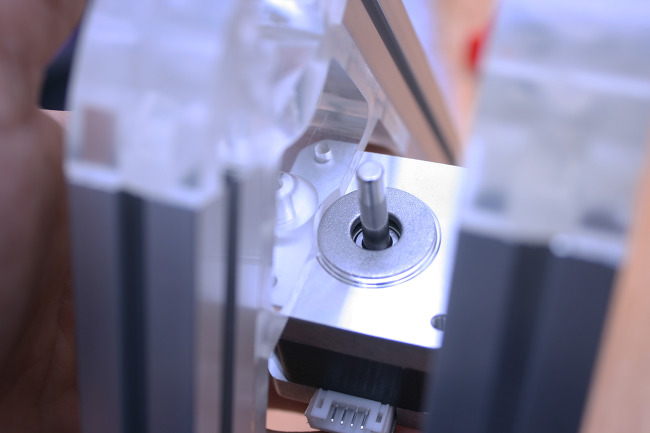

타이밍 풀리를 빼먹었군요.

모터 조립할때 했으면 좀 더 편했겠지만 다행히도 이 상태에서도 끼울 수 있습니다.

고정용 번데기 볼트를 이용해 고정합니다.

후에 벨트를 조립하고 위치를 확실히 고정할 것이므로 일단은 꽉 조이지 않고 살짝만 조여주는 게 좋습니다.

이제 상단 프레임에 벨트 풀리를 조립합니다.

안쪽에서 볼트를 넣고 너트, 와샤 순으로 끼웁니다.

-메뉴얼이 없어 이게 정답인지는 확신할 수 없지만 아마 맞을겁니다;;

그리고 플랜지 베어링을 서로 마주보게 끼운 후 다시 와샤를 끼워 조립합니다.

볼트가 헛돌게 되므로 라디오 펜치로 잡아줍니다.

즉 순서는

와샤 - 플렌지 베어링 - 플렌지 베어링 - 와샤 - 너트  순입니다.

1부 끝

사진 용량때문에 잘라서 올립니다.
