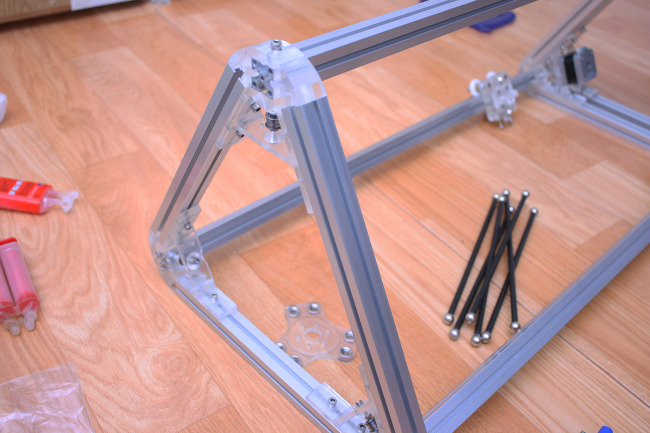

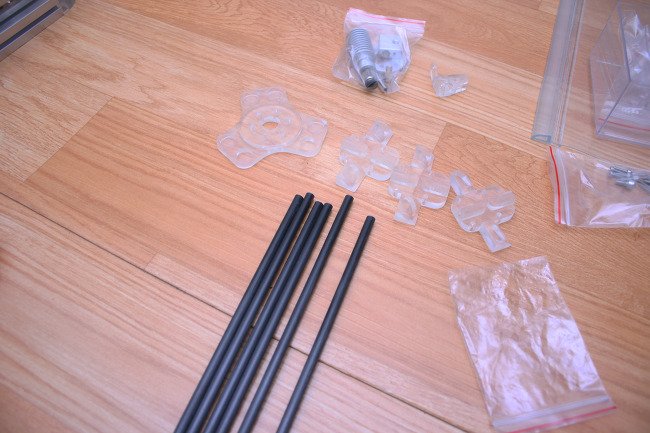

로드를 조립할 시간입니다.

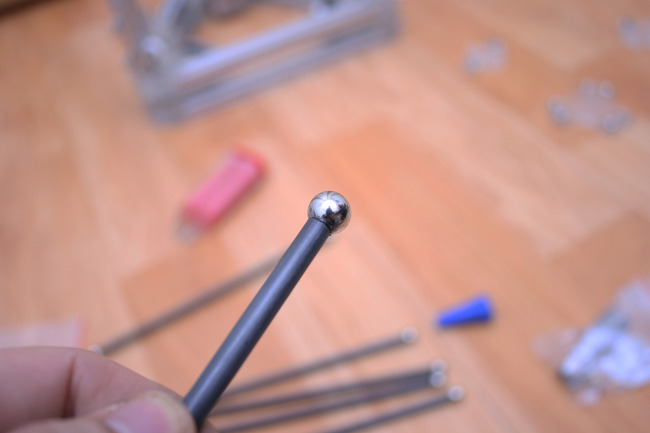

이렇게 끼워지게 됩니다.

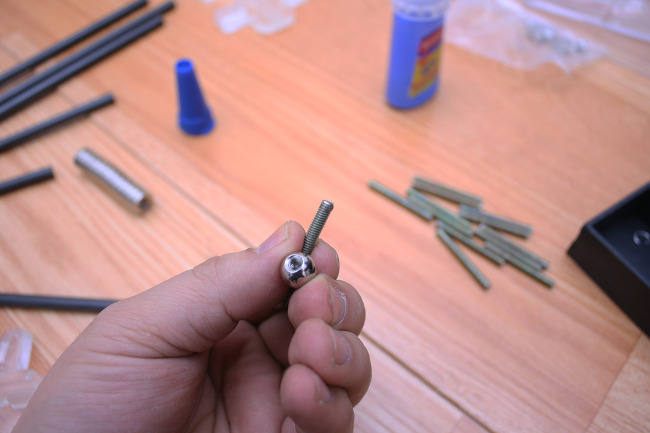

볼너트 풀림을 방지하기 위해서 볼트 끝에 살짝 순간접착제를 바르고 끼워줍니다.

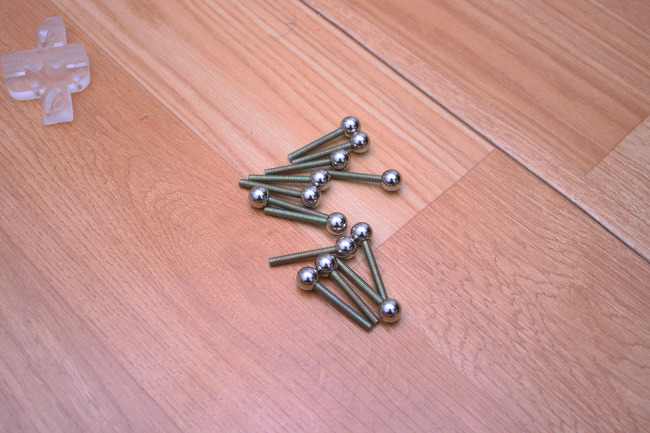

12세트가 필요한데 예비용인지 13세트가 있네요.

접착제가 경화되도록 두고 다음 부분을 진행합니다.

먼저 각 부품에 접착제를 바르고 자석을 끼웁니다.

순간접착제는 꼭 필요한 양만 쓰는 게 좋습니다.

모자라서 부품이 떨어지면 다시 붙이면 되지만, 접착제가 넘치면 부품이 사용 불가능해질수도 있습니다.

자석들끼리 서로 달라붙어 망치지 않기 위해 부품들을 멀리 배치하고 접착제가 굳기를 기다립니다.

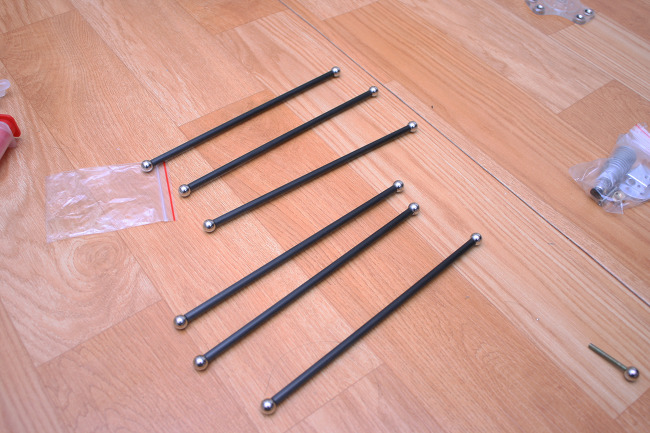

그동안 로드를 마저 조립합니다. 위와 같이 볼트의 60~70% 정도만 본드를 바르고

로드에 천천히 돌려가며 끼우면 됩니다.

그러면 접착제가 넘치지 않고 깔끔하게 끝납니다.

끝 부분까지 접착제를 바르면 넘쳐서 지저분하게 됩니다.

----------------------------2014.12.20 추가-------------------------

조립시에 볼 간격을 정확하게 맞추도록 노력해야 할 것 같습니다.

로드 자체는 크게 오차가 없는 것 같아 생각없이 조립했더니 볼 간격이 0.3~0.5 정도 오차가 생겨

문제가 좀 생겼네요. 단단하게 접착되어 분리도 쉽지 않군요

------------------------------------------------------------------

볼트 사이즈는 딱히 기록하지 않겠습니다.

이거다 싶은 걸 끼워보고 아니다 싶으면 다른걸 찾아서 조립하다 보면 맞는 것들이 있네요.

볼트와 너트는 약간 여유있게 들어있습니다.

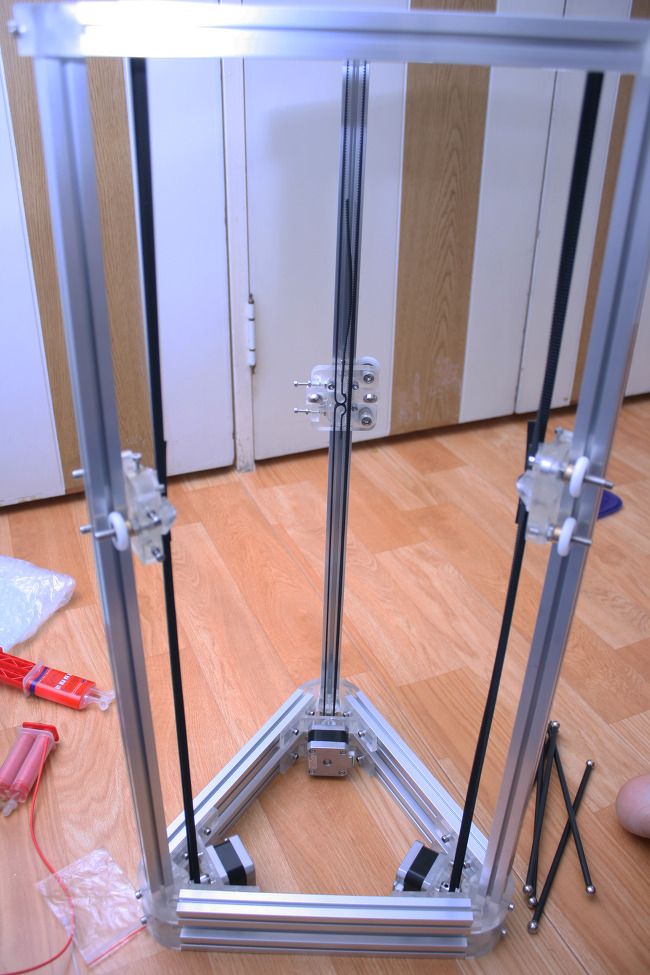

타이밍 벨트는 여유가 10cm 정도 밖에 되지 않는 것 같습니다

모자라진 않으나 버리지는 않도록 주의해서 끼우고, 맞춰서 잘라줍니다.

리밋 스위치와 고정부입니다.

리밋 스위치를 연결한 전선은 워낙 빈약해서 조립중에 그냥 막 끊어집니다.

나중에 새로 납땜하고 수축튜브로 고정해야 할 것 같습니다.

요렇게 고정하면 됩니다.

위에서 너트를 끼우고 육각렌치 등으로 살짝 밀어넣은 후 볼트로 조입니다.

원래 프로파일은 조립 후 추가로 다른 부품을 붙일 때

너트를 넣을 수가 없어 분해해야 하는 경우가 생기는데,

Rostock Delta는 그런 부분을 감안하여 너트를 추가로 넣을 수 있도록 설계되어 있습니다.

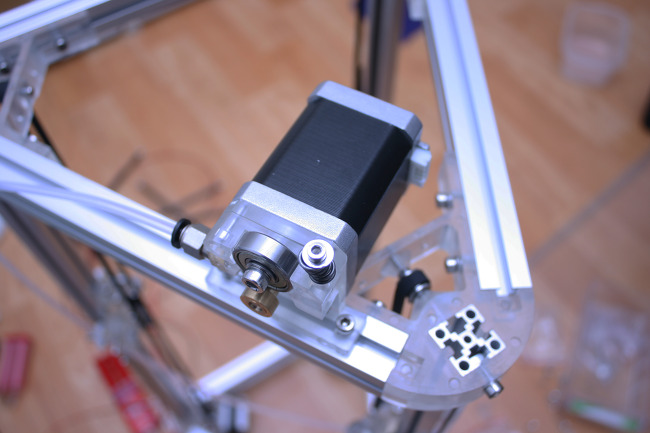

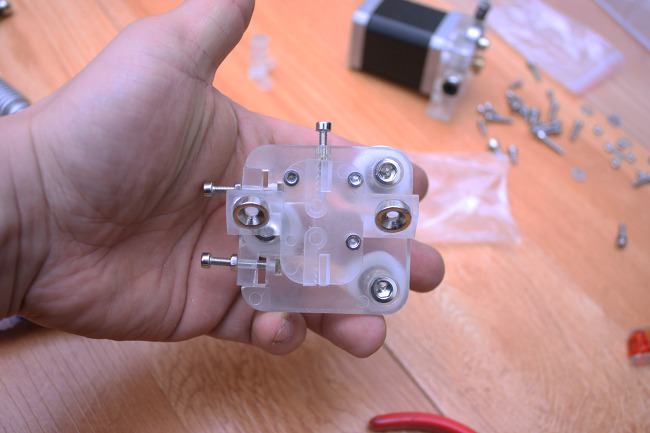

익스트루더 스텝모터를 조립했습니다.

이 위치는 정해진 것은 아니라 측면에 붙여도 되고 원하는 대로 바꿔도 됩니다.

영점용 부품인 것  같습니다. 형태상 위와 같이 조립되는 것 같네요.

저는 근접센서를 사용할 계획이라 일단은 조립하지 않고 그냥 둡니다.

스텝모터 케이블을 연결합니다. 커넥터 작업이 다 되어있어서 편하군요.

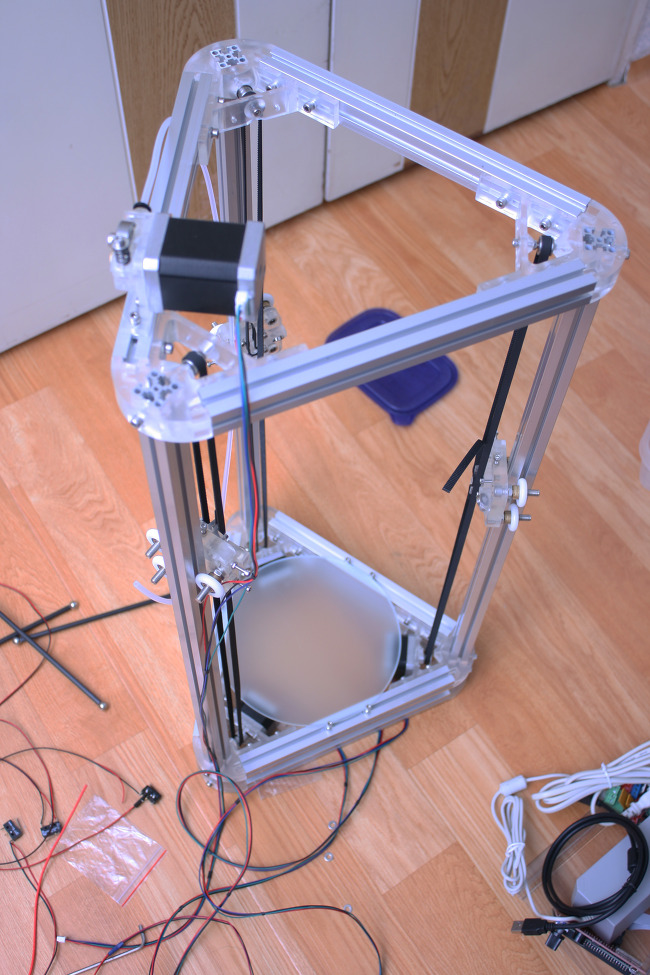

베드 유리는 볼트 6개로 고정했습니다. 유리라서 꽉 조일수가 없네요.

베드를 고정하는 플라스틱 부품이 있을만도 한데 포함되어 있지 않습니다.

다음은 아두이노 메가와 ramps 보드에 펌웨어를 올려야 하겠네요.

3부는 천천히 올리겠습니다.
