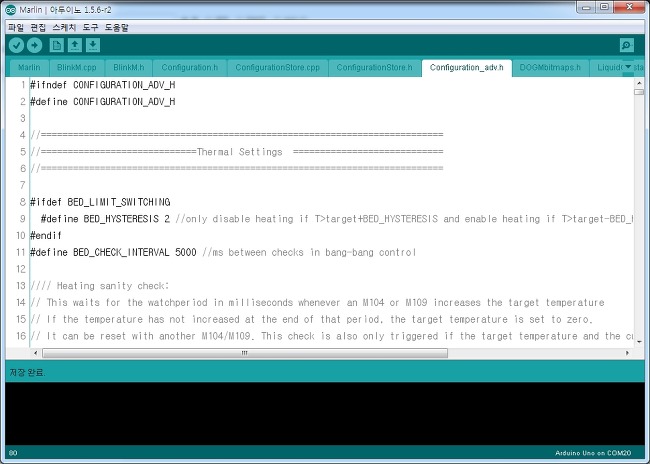

이제 Configuration_adv.h 탭을 클릭해서 엽니다.

초반 Thermal Setting 관련 부분은 솔직히 무슨 소린지 잘 파악이 되지 않네요;;

익스트루더 사출 옵션이 있습니다. 지금은 필라멘트가 어떻게 나오는지 모르니 일단은 그냥 둡니다.

주석처리된 옵션은 프린팅 정지 상태에서 필라멘트가 녹아 흐르는 것을 방지하는 것 같습니다.

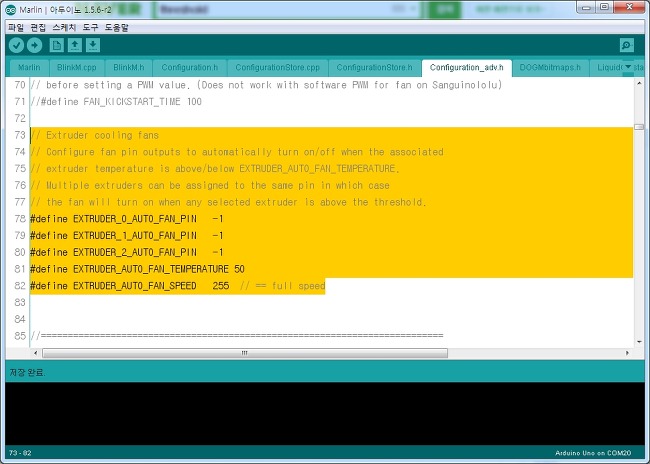

익스트루더 팬 설정입니다. 자동으로 on/off 하고 온도에 따라 켜지게도 되는 것 같습니다.

중간에 하드웨어 세팅은 그냥 두고..

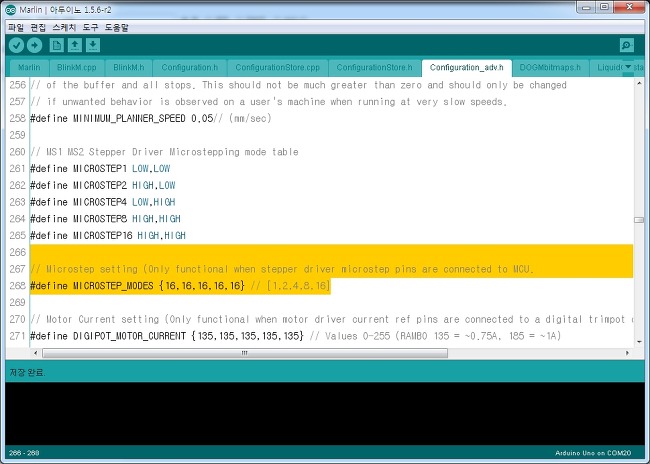

내려가다 보면 마이크로 스텝 설정이 있습니다.

ramps 보드에서는 점퍼 세팅으로 마이크로 스텝을 설정하므로 저 옵션으로 마이크로 세팅 조절은 안되겠지만

점퍼 세팅을 바꿨을 때에는 저 부분도 바꿔야 제대로 돌아가지 않을 까 싶습니다.

특이하게 타입랩스 사진을 찍고 싶을 때 쓰는 옵션도 있군요.

나머지 옵션은 건드리지 않고 그냥 저장한 후, 일단 프로그램을 닫았습니다.

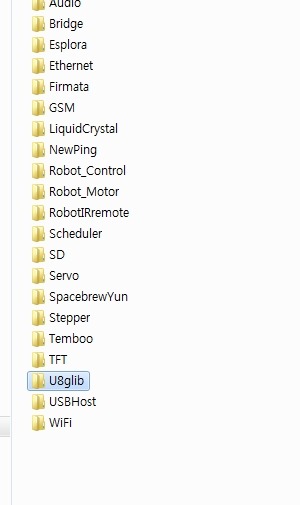

전에 다운받은 U8glib 라이브러리를 아두이노 폴더에 압축을 풀어넣습니다.

그리고 다시 아두이노 ide를 실행해서 Marlin 펌웨어를 불러내고 Maga2560 보드에 업로드합니다.

정상적으로 펌웨어가 올라가고 LCD 화면이 뜹니다.

처음에 화면이 안 뜬다면 LCD 왼쪽 아래의 가변저항을 돌려보면 정상적으로 나오는 수도 있습니다.

이제 엔드스탑과 써미스터, 히터, 스텝모터 등을 보드와 연결할 차례입니다.
