 이제부터 슬슬 어려워지네요

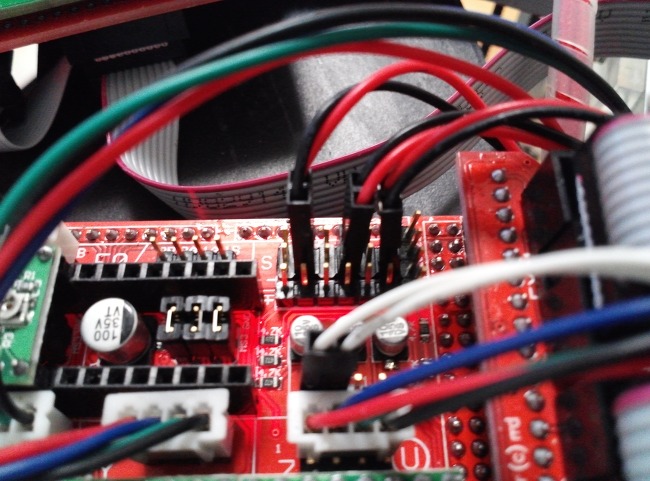

엔드스탑 배선은 위와 같이 하면 됩니다. 왼쪽부터 한칸씩 떼고 X,Y,Z 순으로 위쪽 두줄에 꽂으면 되고요


바로 아래쪽 흰색 선은 노즐 써미스터입니다. 왼쪽에 꽂으시면 됩니다.









D9 에는 팬, D10에는 노즐 히터 전원을 연결합니다.


히터는 극성이 없지만 팬은  + - 가 있으니 확인하셔야 합니다 빨간 선을 + 쪽에 꽂으면 됩니다.


저는 방열판 팬은 전원에 직접 물려 항상 ON되도록 하고 노즐 팬을 D9에 연결했습니다.

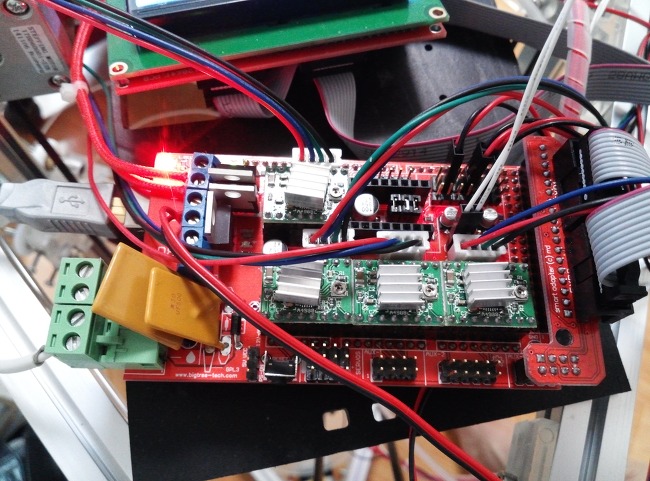

전체적으로 연결된 모습입니다.







처음 단순히 USB 케이블만을 연결하면 다음과 같은 화면이 나옵니다.


써미스터가 연결되지 않아 MINTEMP 에러가 나오는군요



화면이 제대로 안 나온다면 LCD 라이브러리를 추가했는지,


configuration.h 에서 #define MOTHERBOARD 33 으로 수정했는지 확인하고


그래도 안 나온다면 기판 왼쪽 아래의 가변저항을 돌려 밝기를 조절해보시기 바랍니다.






써미스터를 연결했더니 온도가 표시됩니다.

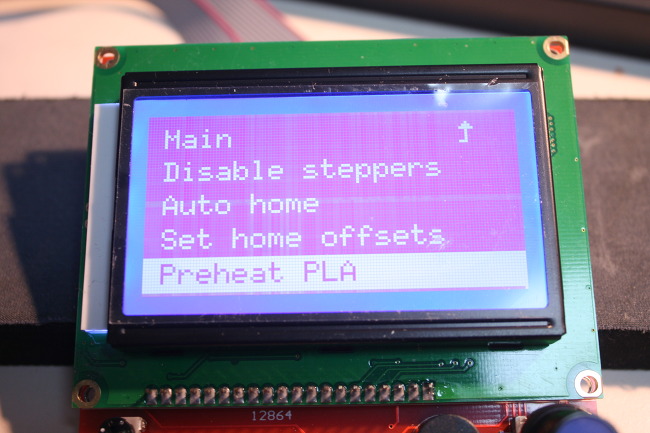

메뉴에 들어가서 PLA 예열을 선택하면








목표 온도가 180도로 표시되지만 온도가 올라가진 않습니다.











키트에 포함된 파워 서플라이의 커넥터를 잘라 전원을 연결해도 안되더군요.

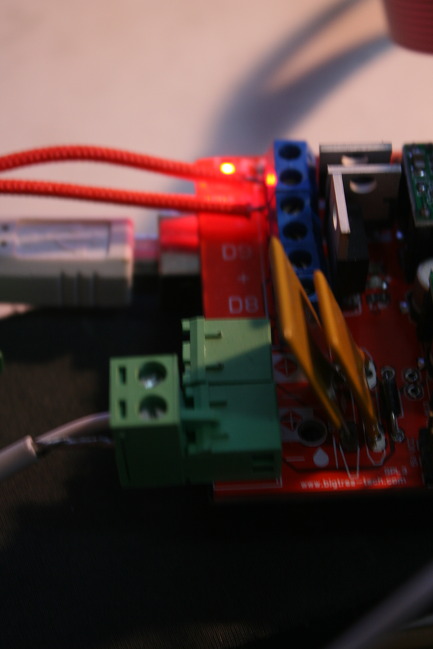

베드가 아래쪽 커넥터로 알고 있었는데 아니었습니다. 사진에는 위쪽에 꽂았는데


아래쪽에 꽂아야 히터가 들어오네요









Marlin 에서 히터 설정을 1번으로 했기에 맨 위쪽에 꽂아줬습니다.









히터 커넥터의 오른쪽 LED가 히터 표시 LED였네요. 가열이 시작되면 점등됩니다.






뜨끈뜨끈하게 잘 올라가는군요.

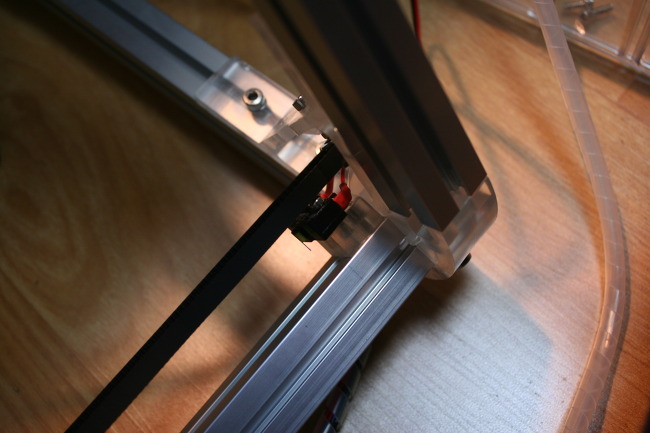

전장부 설정에 들어가려니 필요해서 엔드스탑도 달고 전선정리도 해줬습니다.










Marlin 펌웨어 설정을 안해줬더니 바로 엔드스탑 에러가 뜨는군요

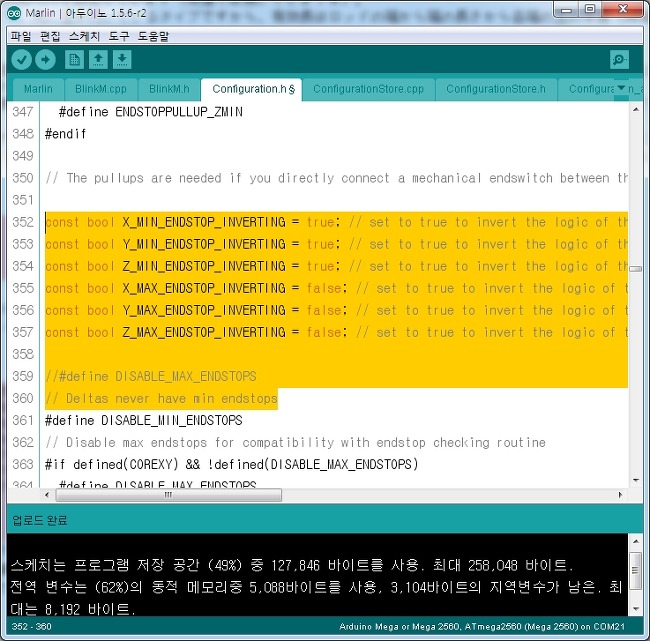

엔드스탑 설정을 바꿔줍니다.

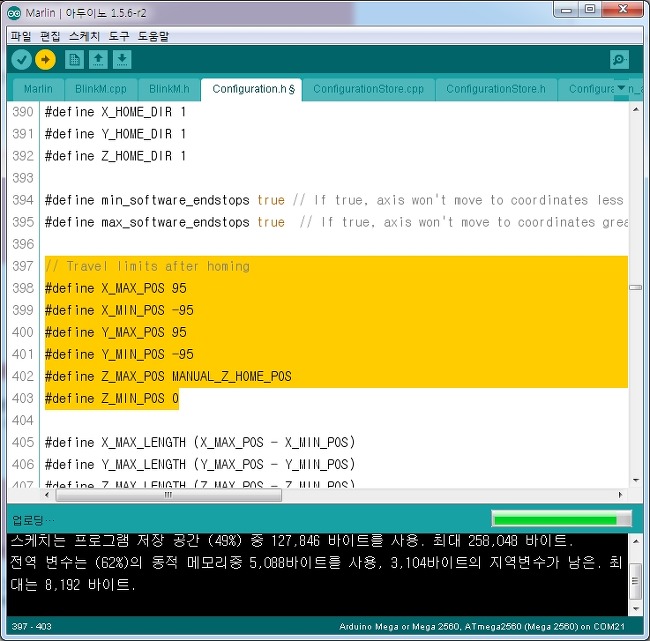

X Y Z 의 최대 최소값을 조금 조정해 줬습니다.


저는 이것이 각 모터가 연결된 슬라이드의 위치를 말하는 것인 줄 알았는데


알고보니 좌표계를 표시하는 것이더군요. 델타는 원형의 프린팅 영역을 가지고 정 중앙이 0,0 점이 됩니다.


XY 폭은 200 정도 되므로 안전하게 190 정도로 잡고, 반으로 나눠 95씩 설정했습니다.

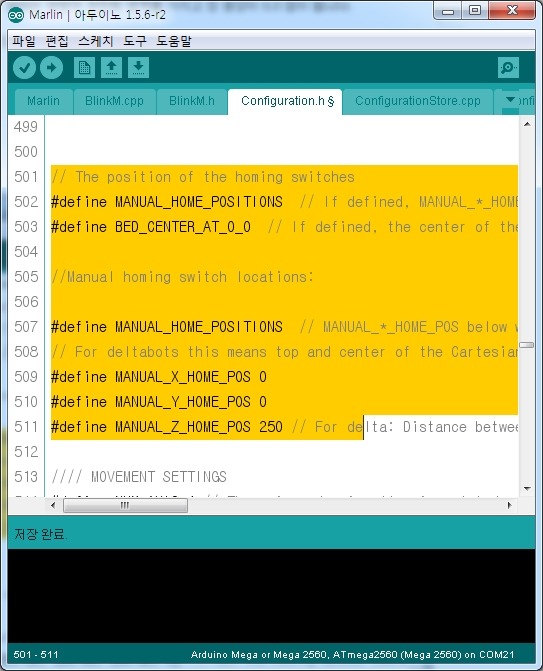

전에 설정했을 땐 못 봤던 부분인데 홈 포지션 설정도 있네요. 위의 주석을 풀어주고


delta 에서는 Z 홈 포지션은 노즐과 프린팅 표면과의 거리라고 주석이 달려있습니다.


즉 익스트루더가 끝까지 올라갔을 때 XY 좌표는 0 이 되고, Z 좌표는 설정상의 250 이 됩니다.


그러면 프린팅시에는 Z 좌표가 0까지 쭉 내려와서 프린팅을 시작하게 되고


이때 맞지 않으면 Z_HOME_POS  값을 다시 조정해야 합니다.


아직은 오토프로브를 달지 않았기에 수동으로 조정해야겠네요










DEFAULT_AXIS_STEPS_PER_UNIT 도 수정했습니다.
